搭载 30 倍光学变焦镜头、支持 PoE+
安装方便，操作性强

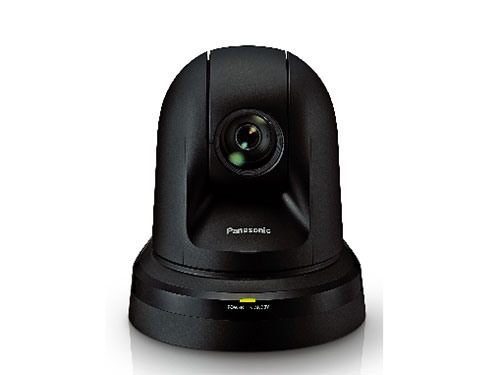

一体化全高清摄像机
广泛应用于会议及各种场合
产品特点
新开发1/2.3型MOS传感器
高性能光学变焦镜头/40倍超高分辨率
夜间模式(支持自动切换)
搭载高动态范围模式(HDR)
仅使用一台摄像机操作时，在预置位调用期间输出静止画面
支持 SDI/HDMI 两种输出接口，根据用途灵活使用
使用USB的视频/音频输出
音频输入功能
优异的旋转云台使广域*1拍摄更流畅
microSD卡录制功能
通过IP传输实现全高清视频输出
无需独立编码器的IP视频传输降低了成本并简化了安装
支持POE+，实现更低的安装成本
使用电脑、Mac笔记本和移动终端实现IP视频监看和IP控制
灵活的IP控制架构简化了系统设计和操作
技术参数
| 常规 | 电源 | DC12V(标配交流适配器)、DC42V-57V(PoE+ 电源) | ||
| 功耗 | 1.2A(交流适配器供电) 0.4A(PoE+电源) | |||
| 操作温度 | 0℃至 40℃ | |||
| 存放温度 | 存放温度 | |||
| 操作湿度 | 20% 至 90%(无结露) | |||
| 重量 | 约 1.5kg | |||
| 尺寸(W×H×D) | 160mm × 186mm × 166mm(不包括凸起部分、吊装支架) | |||
| 外观 | AW-HE65HWMC、AW-HE65SWMC：珍珠白 | |||
| AW-HE65HKMC、AW-HE65SKMC：金属黑 | ||||
| 控制器支持*1 | AW-RP50MC、AW-RP120MC、AK-HRP200MC | |||
| 输入 | 电源 | DC12V IN、 PoE+(IEEE802.3at 标准) | ||
| 麦克风 / 线路输入 | Φ3.5mm立体声迷你插孔 输入阻抗：约 2kΩ(高阻抗) | |||
| ·麦克风输入时 麦克风支持：立体声麦克风 | ||||
| ( 插入式电源，通过菜单进行开/关切换) | ||||
| 电源电压：2.5 V ± 0.5 V | ||||
| 麦克风输入灵敏度：-60 dBV ± 3 dBV | ||||
| ·线路输入时 输入电平：-10 dBV ± 3 dBV | ||||
| 输出 | 视频输出 | HDMI | [AW-HE65H] HDMI 接口 | |
| 不支持 HDCP ·不支持 VIERA Link | ||||
| HD SDI输出 | [AW-HE65S] 符合SMPTE292M 标准 / 75Ω(BNC×1) | |||
| 输入/输出 | 输入/输出接口 | LAN | 用于IP 控制的 LAN 接口(RJ-45), | |
| 配备直线缆/交叉线缆自动识别功能 | ||||
| RS-232C | Mini DIN 8 针(IN) / Mini DIN 8 针(OUT) | |||
| RS-422 | RS422A(RJ-45)控制 | |||
| USB | Mini-B 接口 | |||
| SD 存储卡 | micro SD存储卡槽 | |||
| 功能／性能 | 摄像机部分 |
|
||
| 图像传感器 | 1/2.3型 MOS | |||
| 镜头 | 电动 30 倍光学变焦镜头 F1.6 ～ F4.7 | |||
| (f=4.3mm ～ 129mm ；35mm等同于：31.6mm ～ 962.0mm) | ||||
| 聚焦 | 自动 / 手动之间切换 | |||
| 焦距 | 整体变焦范围：1.2m、广角端：10cm | |||
| 分色光学系统 | 片内滤色片系统 | |||
| 最低照度 | 59.94Hz | 0.7 Ix(50 IRE、F1.6、48 dB、无蓄积 1/60) | ||
| 0.35 Ix(50 IRE、F1.6、48 dB、有蓄积 1/30 (Frame MIX 6dB)) | ||||
| 50Hz | 0.7 Ix(50 IRE、F1.6、48 dB、无蓄积 1/50) | |||
| 0.35 Ix(50 IRE、F1.6、48 dB、有蓄积 1/25 (Frame MIX 6dB)) | ||||
| 水平分辨率 | 1,000电视线以上（中心标准） | |||
| 增益选择*2 | 自动、0 dB ～ 48 dB(3 dB 步进) | |||
| Frame MIX*3 | 自动、关闭、6 dB、12 dB、18 dB、24 dB | |||
| 电子快门速度 | 全自动时 | 1/30 ～ 1/2000[59.94Hz] | ||
| 1/25 ～ 1/2000[50Hz] | ||||
| 自动时 | 1/60 ～ 1/2000[59.94Hz] | |||
| 1/50 ～ 1/2000[50Hz] | ||||
| 手动时 | 1/100、1/250、1/500、1/1000、1/2000、1/4000、1/10000[59.94Hz] | |||
| 1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000[50Hz] | ||||
| 同步扫描 | 59.94Hz: 59.94Hz ～ 660.09 Hz | |||
| 50Hz: 50.00Hz ～ 570.12 Hz | ||||
| 伽玛 | 关、标准(低、中、高)、电影风格 | |||
| 白平衡 | AWB A、AWB B、ATW、3200K、5600K、VAR(2400K至9900K) | |||
| 色调量可调性 | ±3 步进 | |||
| 场景模式 | 全自动、手动 1、手动 2、手动 3 | |||
| 输出格式 | HD | 1080:59.94p/50p*4 | ||
| 1080:59.94i/50i | ||||
| 1080:29.97p/25p | ||||
| 1080:29.97PsF/25PsF | ||||
| 720:59.94p/50p | ||||
| 同步 | 内部同步 | |||
| USB接口 | *根据操作环境的不同，可能会发生变化。 | |||
| 视频输出 | USB视频类型 ver1.0*5 | |||
| 视频压缩格式 | JPEG格式 | |||
| 分辨率 | 1920 x 1080, 1280 x 720, 640 x 360 | |||
| 帧速度 | 最大30 fps（系统频率59.94 Hz） | |||
| 最大25 fps（系统频率50 Hz） | ||||
| 音频输出 | USB音频类型 ver1.0*5 | |||
| 音频压缩格式 | 线性PCM，48 kHz，16位，2通道 | |||
| 支持机型 | 设备标准配备USB 2兼容接口 | |||
| 云台单元 |
|
|||
| 安装方法 | 桌面安装或吊装*6 | |||
| 水平/俯仰旋转速度 | 调用预置位时: 300°/s 最高速度: 90°/s | |||
| 水平旋转范围 | ±175° | |||
| 俯仰旋转范围 | -30º ～ +90º※7 | |||
| 静音 | 正常速度:NC35 以下、预设时:NC40 以下 | |||
| 摄像机 / 云台控制 |
|
|||
| IP连接线缆 | 当通过集线器连接时: | |||
| LAN 线缆*8(CAT-5e 或更高),最长100 m | ||||
| 当使用PoE +网络集线器时: | ||||
| LAN 线缆*8 (CAT-5e 或更高),最长100 m | ||||
| 当不使用集线器: | ||||
| LAN 线缆*8 (CAT-5e 或更高),最长100 m | ||||
| AW控制协议连接线 | LAN 线缆*8 (CAT-5e 或更高，直通线缆), 最长1000m | |||
| 标准控制协议连接线 | Mini Din 8针线缆 | |||
| SD卡录制※5 |
|
|||
| SD卡类型 | micro SDHC (4 GB/32 GB), micro SDXC (64 GB/128 GB), | |||
| 速度为10级或更高 | ||||
| 系统频率 | 59.94 Hz/50 Hz | |||
| 视频压缩格式 | MPEG-4 AVC/H.264 High Profile | |||
| 音频压缩格式 | AAC-LC (48 kHz, 16 bit, 2 ch, 128 kbps) | |||
| SD 卡录制 | 符合MPEG-4 AVC 标准 (MP4) | |||
| 记录格式 | 1920 x 1080/59.94p, 1920 x 1080/50p, 1920 x 1080/29.97p, | |||
| 1920 x 1080/25p, 1280 x 720/59.94p, 1280 x 720/50p, | ||||
| 1280 x 720/29.97p, 1280 x 720/25p | ||||
| 网络 |
|
|||
| 分辨率 | JPEG | VGA (640 x 360), QVGA (320 x 180) 最大30 fps | ||
| 1920 x 1080*5, 1280 x 720*5, 640 x 360*5, 320 x 180*5最大30 fps | ||||
| H.264*5 | 1920 x 1080, 1280 x 720, 640 x 360, 320 x 180 最大60 fps | |||
| 支持的协议 | IPv4 | TCP/IP, UDP/IP, HTTP, HTTPS*5, RTSP*5, RTP*5, RTP/RTCP*5, FTP*5, | ||
| DHCP, DNS, NTP*5, IGMP*5, UPnP*5, ICMP*5, ARP, RTSPoverTCP*5, | ||||
| RTSPoverHTTP*5, SSL(TLS)*5, 组播/单播*5 | ||||
| IPv6*5 | TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCPv6, DNS, | |||
| NTP, ICMPv6(MLD), RTSPoverTCP, RTSPoverHTTP, SSL(TLS), 组播／单播 | ||||
| 支持i-OS, Android | JPEG 图像显示 | |||
| 附件 | 表面安装支架 (吊装*9 / 桌面安装): 1 | |||
| 防摔电线 (已安装到主机上): 1 | ||||
| 支架安装螺钉 (扁头) M4 x 10 mm: 4 | ||||
| 主机安装螺钉 (带平垫圈、弹簧垫圈) M3 x 6 mm: 1 | ||||
| 电源线(15 m): 1 | ||||
| 交流适配器: 1 | ||||
| CD-ROM: 1 | ||||
