本项目为XX议室项目：
- 房间尺寸：长*宽*高=15米*8.2米*2.8米。

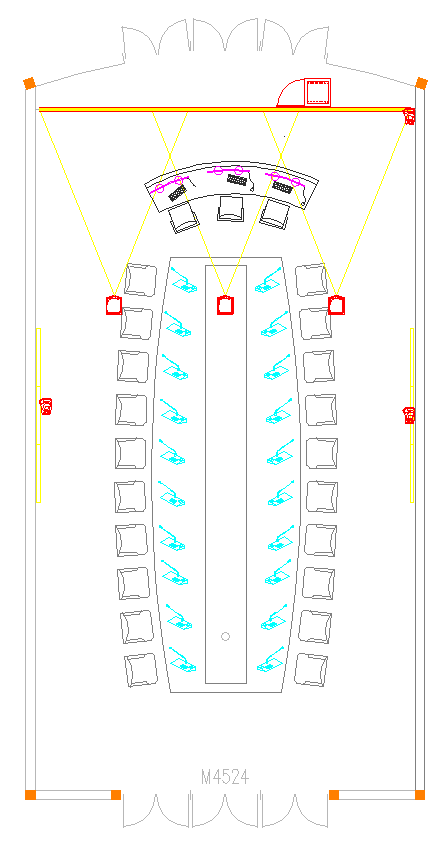

- 会议室布局设计如下图（后期可根据具体需求调整）
- 大屏幕同步显示操作席位服务器生成图像；
- 左右两侧辅助显示器与大屏幕同步显示；
- 与主会场进行视频会议；
- 会议桌领导席采用无线会议系统，保证桌面的整洁；
- 会议桌领导席计算机采用无线多空间协作系统，实现无线上屏。
2 方案设计原则
先进性原则——系统设计从整体上具有高起点，采用了先进并具有发展前景的技术和产品，使系统在一定时期内保持领先水平。
安全可靠性原则——建立系统的安全机制，从技术选择、软硬件配置等多方面保证系统的安全性。
科学性——我们确保系统的设计从用户的使用功能出发，在满足各项使用功能的前提下，系统做到简洁、不夸张。
可扩展性原则——在系统结构和设备的选择方面，具备了良好的可扩充能力，可以根据需要对系统进行必要的调整、扩充，包括AV系统和网络规模等方面的扩充。在全面升级的情况下，能够较大限度保护现有投资。
易维护性原则——系统便于维护和维修，提供方便的维护手段，维护维修工作不会导致整体系统停机或中断。
3 方案设计依据
《民用建筑电气设计规范》JGJ/T16-2008
《综合布线系统工程设计规范》GB50311-2007
《综合布线系统工程验收规范》GB50312-2007
《智能建筑设计标准》GB∕T50314-2006
《商用建筑线缆标准》EIA/TIA568B
《工业电视系统工程设计规范》GB50115-2009
《30HZ—1GHZ声音和电视信号电缆分配系统》GB/T6510-86
《国家商用密码管理条例》
《广播电视短程光缆与传输技术参数》GB12365-90
《建筑设计防火规范》GBJ16-87
《电气装置安装工程施工验收规范》GBJ/232-90、92
《会议系统电视及音频性能要求》GB/T15381-94
《信息技术设备安全标准》GB4943-2011
《电子产品现场工作可靠性、有效性和维修性数据收集指南》GB5081-1985
《电子产品运输包装总技术条件》SJ3212-89
《视听视频和电视设备及维护与操作安全要求》GB12641-90
《系统接地的型式及安全技术要求》GB14050-93
《电子信息系统机房设计规范》GB50174-2008
《计算站场地技术通用规范》GB2887-2000
《计算站场地安全技术》GB9361-88
《电子信息系统机房施工及验收规范》GB50462-2008
《供配电系统设计规范》GB50054-2009
《工业企业照明设计标准》GB50034-92
《通讯机房静电防护通则》YD/T754-95
《环境电磁卫生标准》GB9175-88
《电磁辐射防护规定》GB8702-88
《工业控制用软件评定准则》GB/T13423-1992
ITU-TH.320、ITU-TH.323、T.120系列通讯协议类国际标准
《音频、视频及类似电子设备安全要求》 GB8898-2011
《视频安防监控系统技术要求》 GA/T367-2001
《有线电视系统工程技术规范》 GB50200-94
《视听系统设备互连用连接器的应用》 GB/T15644-1995
《厅堂扩声系统设计规范》 GB50371-2006
《厅堂扩声系统声学特性指标》 GYJ25-1986
《声环境质量标准》GB3096-2008
《厅堂扩声特性测试方法》GB/T4959-1995
《声系统设备互联优选配接值》GB/T14197-93
《声系统设备互联用连接器应用》：GB/T14947-94
《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93
《厅堂混响时间测量规范》GBJ76-84
4 方案简述
本方案主要介绍大屏幕显示系统、IP视音频传输控制系统、无线会议系统。
大屏幕显示系统由投影机、屏幕、融合处理器三部分组成。根据项目需求及项目背景，设计一套单行三列背投融合方案，满足超大画面显示需求。采用亮度为12000ANSI流明、光源为使用了科视BoldColor技术、红蓝双色固态激光光源的ChristieD13WU-HS投影机，由7层精密光学结构组成的DNPSupernovainfinity光学正投无限拼接硬幕，基于单摄像机的具有一键自动校准功能的VIS融合处理系统，组建高性能、高亮度、易于维护的高品质投影显示系统。
信号传输系统采用目前视音频行业较为先进的全网络分布式架构的传输系统，相比传统矩阵，该系统将AV系统中的视频线、音频线、数据线、串口及红外控制线、信号增强系统、视音频多级矩阵系统等复杂环节IP化，全部通过标准网络实现连接、传输及控制。
无线会议系统采用ATCS-60红外线会议系统，该系统是一种能够发挥红外线通信优点，100%实现会议单元无线化。无线化扩大了话筒放置部位的自由度，增加了会议系统配置的灵活性。同时，使用红外线传输信号保证了会议信息的安全性和保密性，减少了信息泄露的可能性。
5 投影显示系统
5.1综述
随着科技的不断发展，可视化技术的日新月异，大屏幕显示系统应用越来越广泛，成功应用到政府、军队、企事业单位等等各行各业。人们对大屏幕显示的精度、清晰度、色彩还原度等技术指标的要求，也是越来越高，单个的大屏幕显示系统，有时候很难满足复杂环境的应用要求，因此，更高技术的显示系统，大屏幕拼接系统应运而生。大屏幕拼接融合技术在提升整幅画面分辨率、整幅画面亮度，放大部分画面显示方面，都有着无可比拟的优越性。
传统大屏幕拼接系统是由多台投影机投射单独画面，物理拼接而形成整体大画面，每个投影画面之间没有内容的重叠部分，即使采用整张无缝的屏幕，在视觉上也会感觉到拼接缝的存在。
边缘融合大屏幕拼接系统是指整幅投影画面由不同的投影机投射画面拼接组成，每个单独的投影画面拼接中有着投影光线和画面内容的重叠部分，通过软硬件的结合处理，消除光线重合部分的多余亮度，校准重叠画面的几何像素，从而确保整幅画面上没有任何接缝，亮度均匀一致，给观众完美的视觉冲击。
 |
 |
关于投影融合的介绍：投影融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙更加明亮，超大，高分辨率的整幅画面，画面的效果就像是一台投影机投射的画面。其最主要的技术是“边缘融合技术”，当二台或多台投影机组合投射一幅画面时，会有一部分影象重叠，边缘融合技术的最主要功能就是把二台投影机重叠部分的灯光亮度逐渐调低，使整幅画面的亮度一致。投影融合技术相较于传统单台投影仪投影显示而言，其优势在于：1、能够实现更高分辨率显示；2、能够在较短的投射距离（投影仪距幕布的距离）实现更大的投射面积；3、能够在特殊形状的幕布（如弧形、球型、环形、多边形等）上投射非畸变图像。4、在投影融合拼接系统中，所有图像都经过边缘融合处理器进行了校正和统一，这样在大屏幕上进行图像显示和切换时，无论切换什么格式的图像，整个屏幕的亮度，色彩，鲜艳度，均匀度都比较一致。由于在处理器中对投影显示图像进行了处理，可以对不同投影信号间的色差，亮差，均匀度进行调整。投影融合技术的缺陷：边缘融合项目的投影幕一般采用容易固定的金属硬幕、投影幕的增益也要越小越好，一般小于1.2。融合带部分是两台投影机图象的叠加。两台投影机发生细微的位移，叠加部分就会产生影像的重叠和颜色过渡的不自然、不连贯。同样，如果投影幕发生了细微的位移，也会产生重影和画面撕裂。
投影融合又分为正投融合和背投融合，正投融合是就是投影机的安装位置与观众在屏幕的同侧，投影机发出的光线投射到屏幕，在屏幕上形成图像，然后光线再反射到观看者眼睛。背投融合就是投影机的安装位置与观众分别位于屏幕的两侧，投影机发出的光线从屏幕的一侧透射到屏幕，光线透过屏幕进入观看者眼睛。正投受到环境光的影响较大，现实使用中会有一定的光损。背投受环境光影响较小，但是背投是透射式，所以也会产生一定的光损耗。
根据本项目环境，建议采用正投融合显示方式。
5.2屏幕的选择
5.2.1屏幕尺寸设计

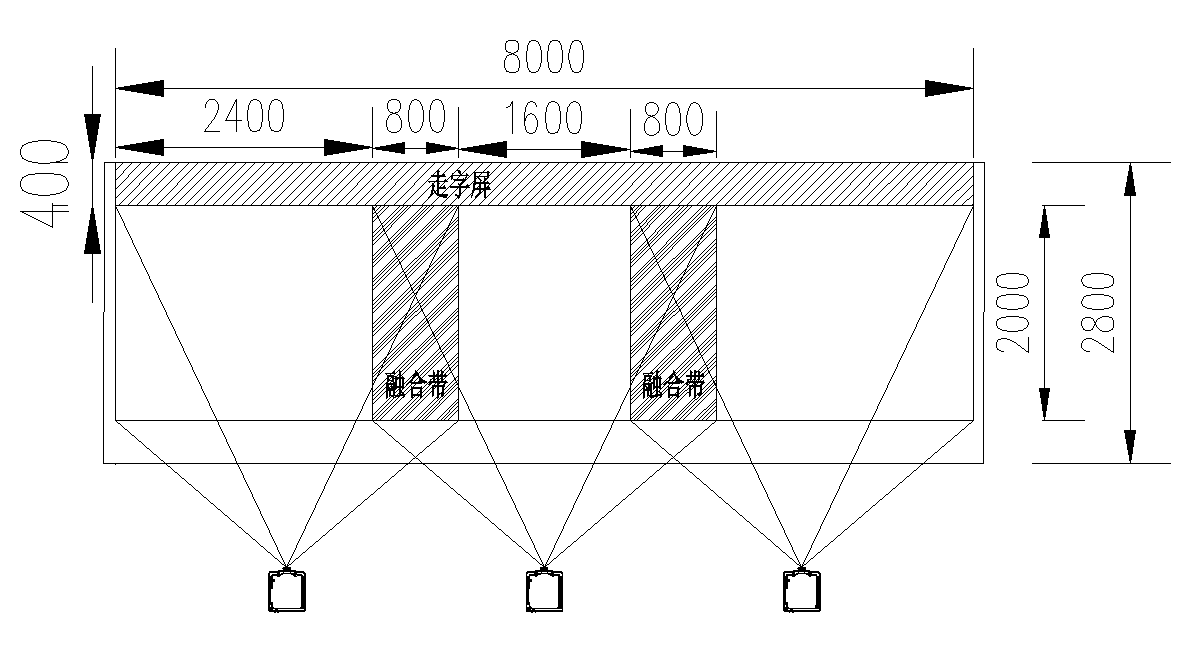

设计如下：
融合区分析：
- 单通道显示尺寸：3200*2000；
- 整屏显示尺寸：8000*2000；
- 单屏显示分辨率：1920*1200；
- 整屏分辨率：4800*1200；
- 融合区：25%。
5.2.2屏幕材质分析
目前能抗环境光干扰的屏幕主要有三类：
- 高增益型
主要是利用高增益提升屏前照度。该型屏幕对光不具有选择性，效果不明显，图像对比度仍然不理想。且不能用于融合环境，对眼睛有一定的损伤。
- 黑幕型
由黑栅微光学棱镜层和黑色吸收层反射光线和吸收光线，一般靠损失亮度产生视觉对比度。但黑色的屏幕基色，使图像色彩不能真实还原。并且极易划伤，无法清洁，多为软幕，平整度差。
- 多层光学膜层型
多层的光学膜层，实现光的反射、吸收、黑色度再现层等高达七层的光学结构，颜色视觉上呈现深灰色。“图像的黑白平衡”都非常好，图像对比度高，色彩真实；被评为“绿色”屏幕，眼镜观看舒适，柔和。
综上，推荐使用具有7层光学膜层的DNPSupernovaInfinity无限拼接硬幕。
屡获殊荣的Supernova强光屏幕是先进的光学正投屏幕。配有吸收环境光的高对比度滤镜，Supernova强光屏幕即使在会议室、购物中心和展厅等明亮环境中也同样呈现出格外清晰的图像。Supernova强光无限拼接幕的超大尺寸与光学投影出众的图像品质相配合，无论距离多远，位置多偏，都能吸引大批观众的注目。Supernova强光无限拼接幕使用获得ISF认证的“Supernova08-85”屏幕材料实现高对比度和能够应对极端视角的图像，或者在仅使用一个投影仪使用Supernova23-23屏幕材料实现高对比度和高亮度的图像。模块化的结构允许用户定制任何尺寸和数量的屏幕，并且组装方便快捷。通过强大的磁力吸引，含有08-85屏幕材料的Supernova强光无限拼接幕可实现完整无缝的视觉享受，性价比高。Supernova强光无限拼接幕首次在光学屏幕上使用软边缘融合技术。采用多台投影仪，显示更大尺寸图像而不用担心视觉上的图象重叠，可以无限制提高分辨率。
特点如下：
1）光学正投屏幕
传统的正投屏幕是在基底简单涂附反射材料制成，它对投影光线，环境光线是等同处理的，因此在明亮环境下，投影图象被“冲刷”，图象的对比度大大降低，使得观看者眼睛很疲劳或者干脆看不清。而正投光学屏幕是结合现代材料技术、镀膜技术、光学微透镜技术制成的正投屏幕，其能选择性地吸收环境光线，从而保证图象对比度。
2）光学结构

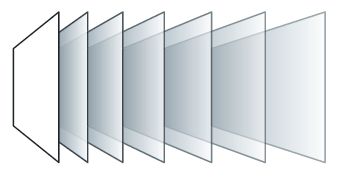

光学结构由7个膜层组成，主要膜层优点：
- 光学滤境膜层，能减少环境光的影响，保证更佳的图像对比度；
- 黑色膜层的应用创立了颜色重现的新标准；
- 先进反射膜层，使得半增益角革命性地达到85°；
- 表面膜层，防划，便于安装，无眩光。
3）优势
- 光学滤境膜层，能减少环境光的影响，特别是对来自天花照明和地板反射（绝大多数会议室）的光线进行处理，使光线不与投影光线一同反射进入人眼，保证更佳的图像对比度；
- 黑色膜层的应用使得屏幕更加“无源”且使得颜色重现得到了更高保证；
- 7倍于标准正投屏幕的对比度；
- 2倍于标准正投屏幕的图像亮度；
- 防止眼睛疲劳；
- 表面膜层达到4H硬度，经过防划、无眩光处理。
4）应用模式
借助其更宽的半增益角，应用于边缘融合显示屏幕，可以保证融合图像均匀。
5）光学正投无限拼接硬幕
标准组件屏幕系统，通过采用特制的铝制框架将多个屏幕组合在一起，将屏幕转变成为显示墙体，没有任何尺寸的限制，超大比例下保持完美性能。其超大的尺寸，加上光学投影的出众的成像质量，能够吸引大批的即使站的很远、位置很偏的观众。其特点是：
- 建模时可定制单屏的尺寸和数目，组装快捷、方便；
- 通过强有力的磁力吸引,屏幕之间无缝组合；
- 视觉完整，无拼装痕迹；
- 光学正投、高亮度环境光下投影；
- 无尺寸限制，肉眼观看时体验无缝隙视觉效果；
- 适应边缘融合需要；
- 安装便捷；
- 可以与所有类型投影机兼容；
- +/-80度半增益角。
5.3.1亮度分析
为营造一个良好的人眼视觉感受，投影机亮度要与周围环境相互协调，保证具有足够亮度和清晰的图像给观众，防止观众因眼睛疲劳而不能集中精神，一般房间中最亮的位置不能高于最暗位置亮度的10倍，因为显示区域通常是房间中的最亮点，正常情况下房间最亮和最暗的位置不会同时在视觉范围内，因此不会强迫眼睛不断的调节适应水平。
影响人眼视觉感受的重要因素就是房间的照明光线亮度和屏前照度。
因此投影机亮度的选择非常重要。
首先，用户对投影机亮度参数是存在误区的，投影设备宣称的亮度参数均为光通量，但是用户真正获得的是光照度，即，我们真正获得的显示系统的屏幕显示效果。投影行业里所指的“亮度”，其实是“光通量”。而日常生活中，大家所指的亮度，其实是指的“光照度”
光通量：可见光对人眼的视觉刺激程度的标称为光通量，光通量的单位为流明(lm)。即衡量一台投影机，光输出的能力大小。
光照度：单位受照面积接受的光通量，定义为光照面的光照度，光照度的单位是勒克斯(lx)。1lx=1lm/mm2，即衡量当前幕布上画面的亮暗情况，对人眼睛的刺激程度。
因此，用户所获得最终显示视觉刺激除了与投影设备光通量有关，还与选择的屏幕、环境照度、投影镜头选择等诸多因素有关。
如何正确选择投影机的亮度？
用户使用投影设备接收到光及色彩刺激来源于屏幕接受的光照度。在正常用户使用环境下，屏幕本身除了接收来自投影机的照度之外，还会接收来自环境光的影响，因此正确选择投影机的输出亮度时，首先需要确认投影屏幕的有效光照度。

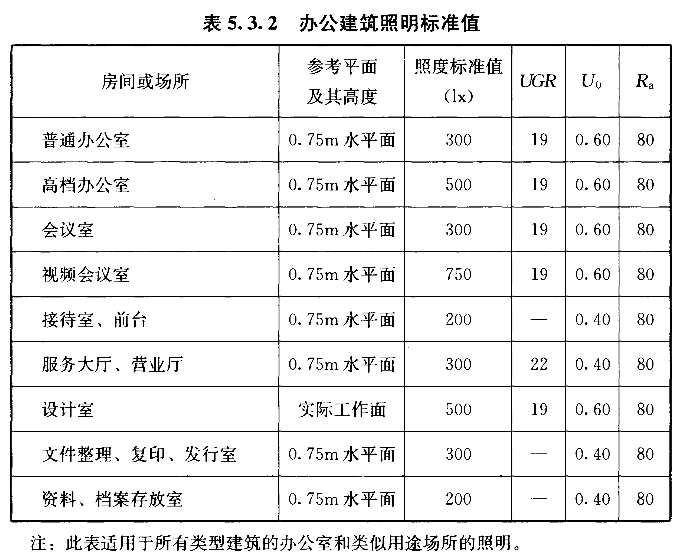

根据GB50034—2013《建筑照明设计标准》要求，办公楼建筑照明的照度标准值如下：
根据屏前照度计算公式：屏前照度=投影机输出亮度/显示面积*屏幕增益*修正系数（此处修正系数为融合处理光损20%，所以修正系数为0.8）
得：
投影设备光输出（ANSI流明）=单台显示面积*屏前照度/屏幕的增益/修正参数=3.2*2*1200/0.8/0.8=12000ANSI流明。
因此，投影机输出亮度应不小于12000ANSI流明。
5.3.2光源分析
目前，投影机光源主要有灯泡和激光两种，对比如下：
氙灯光源的投影机特点：
- 色彩特性好，且不随使用时间变化；
- 噪声较高，运行成本相对偏高。
- 色彩特性、亮度度随时间变化较大；
- 运行噪声低，维护成本相对低。
- 无灯、长寿命、低功耗、运行高可靠性；
- 无需更换过滤器；
- 具备更加色彩，提升画面表现力；
- 接通电源后，图像几乎同时显示，并且无需等待完全冷却后再关闭电源；
- 可任意角度安装。
5.3.3结论
本方案推荐使用亮度为12000ANSI流明，光源为使用了ChristieBoldColor技术的红蓝双色激光荧光体的D13WU-HS投影机。
（1）该投影机具有如下特点：
- 20,000小时的低功耗运行，低维护
- 24/7全天候运行
- RealBlack技术，投影机全开/全关对比度可达750000:1，呈现更加清晰逼真的图像。
- 超静音，标准模式：39dB(A),经济模式：37dB(A)
- 高级变形和融合
- 3D功能，支持主动立体到120Hz
- 3GSDI
- 可通过HDBaseT技术控制
- 科视BoldColor技术，色彩堪比3DLP

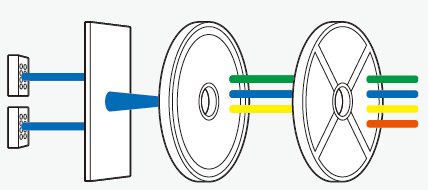

传统激光技术，两个蓝色激光二极管光源+聚焦透镜+荧光轮+色轮，如下图。

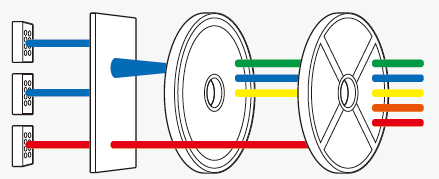

有科视BoldColor技术的激光技术，两个蓝色和一个红色激光二极管光源+聚焦透镜+荧光轮+色轮（精确色彩，全亮度），如下图。
- 独一无二的光室设计及光学组件；
- 双色激光光源（蓝色、红色激光二极管）；
- 独有的图像处理技术及专业软件。
|
科视BoldColor技术 |
竞争对手 |
|
精确的色彩再现 精准灰度细节展现 图像精确再现
|
颜色过饱和—绿色过曝 绿色偏黄 丢失黑白细节 原始图像被修改—可以被明显看出来 |
|
精确地色彩再现
全亮度，白色佳 精确地灰度细节 |
红绿偏黄 高光、阴暗区域细节缺失
|
|
精确地色彩再现 保持色彩平衡 精确地亮度和黑度细节 |
绿色偏黄 加深的蓝和绿—颜色失真 丢失亮度和黑度细节 |
|
精确地色彩再现 极好的肤色 出色的色彩平衡
|
红绿偏黄 绿色加深 肤色不自然
|

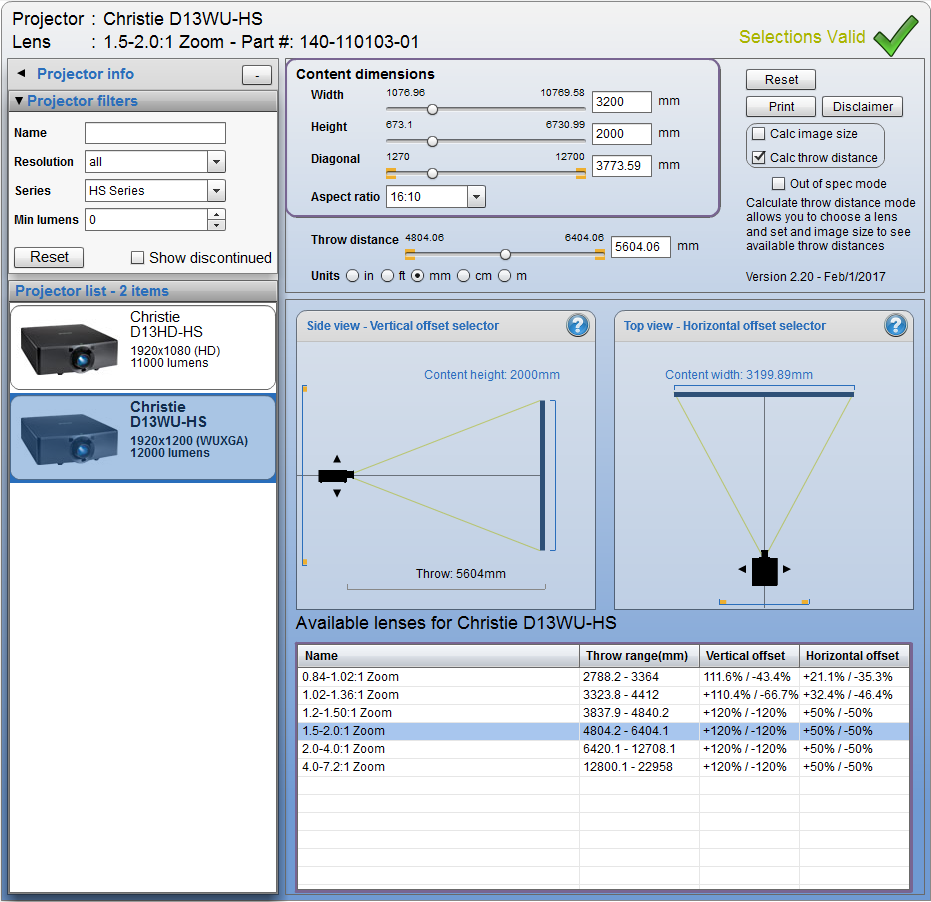

（2）镜头分析：
5.4融合器的选择
本方案推荐使用基于X86架构、Windows7/10ultimate64bit系统的融合控制系统，即万力云VIS图像控制系统，特点如下：
- 基于摄像反馈技术，能够计算出像素级完美的变形和融合并将结果存储；
- 一键自动几何校正和边缘融合，降低维护成本和时间；
- 一键重新校准，内置增强性自动功能，用户只需点击鼠标即可更新校准；
- 支持多摄像机或专业单反相机；
- 屏幕形状支持平面和各种曲面；
- 支持4通道1920*1200@120HZ信号输出，4通道DVI输入；
- 提供全屏像素点对点实时动态背景；
- 刀片式服务器结构：4U；
- 采用可热插拔更换的1+1双冗余电源，每个电源功率不小于2000W，可确保系统工作的稳定性和可靠性；
- 24/7连续运行能力；
- 支持双路至强E5-2600V3/V4系列处理器；
- 对信号窗口可实现多功能操作（用户可直接在客户端软件上对网络、RGB信号和视频信号窗口进行任意缩放、漫游、隐藏、切换等，并可存储为预案）；
- 可以设定、存储和管理多个预案，对显示信号的窗口大小、位置进行设置，以文件的形式存储用户设定模板，并可随时调用已存的显示预案，根据时间或快捷键触发，实现画面自动显示；
- 能向用户开放显示墙控制器控制协议，方便用户进行二次开发；

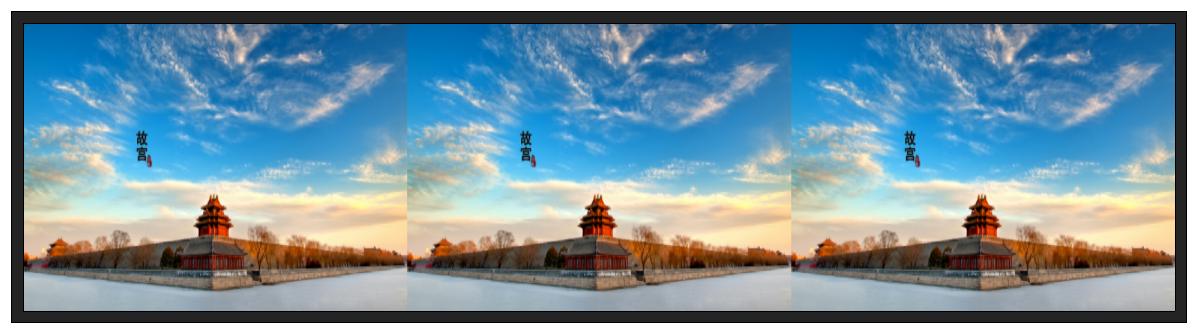

- 可单画面/三分屏显示：
6 信号传输控制系统
6.1系统描述
本项目采用纯网络分布式传输系统，系统由分布式信号输入节点、交换机、分布式信号输出节点、综合管理平台客户端及客户端软件、综合管理平台服务端及服务端软件组成。
分布式输入节点作用：对各信号源高清信号进行编码入网；
分布式输出节点作用：对网络信号进行解码，输出至指定显示终端；
综合管理平台客户端及客户端软件：支持完全定制的界面开发，支持多客户端，支持权限管理，不同的用户界面不同，管理的设备内容和使用权限都不同，支持可视化的布局管理界面，支持音频和视频的智能联动交互操作，支持信号源分组管理，支持信号源预览；
综合管理平台服务端及服务端软件：用于管理视音频信号调度、控制，数据处理。
根据使用需求，确定如下：
（1）信号源：
- 2*大华服务器（甲方自备，一主一备）
- 3*操作台PC主机（定制）
- 3*摄像机（1台提供会议室全景图像，2台用来提供会议发言领导特写）
- 1*双流视频会议终端
- 2*无线多空间协作系统（用于会议区电脑无线上屏）
- 1*预留
- 4路信号上屏（根据项目使用情况，大屏显示3路服务器主机生成的信号，1路作为预留）
- 6*辅助显示器（左右各3台，与大屏同步显示）
- 6*操作台显示器（3席位操作台，每个席位双屏显示）
- 1*双流视频会议终端
- 1*预留

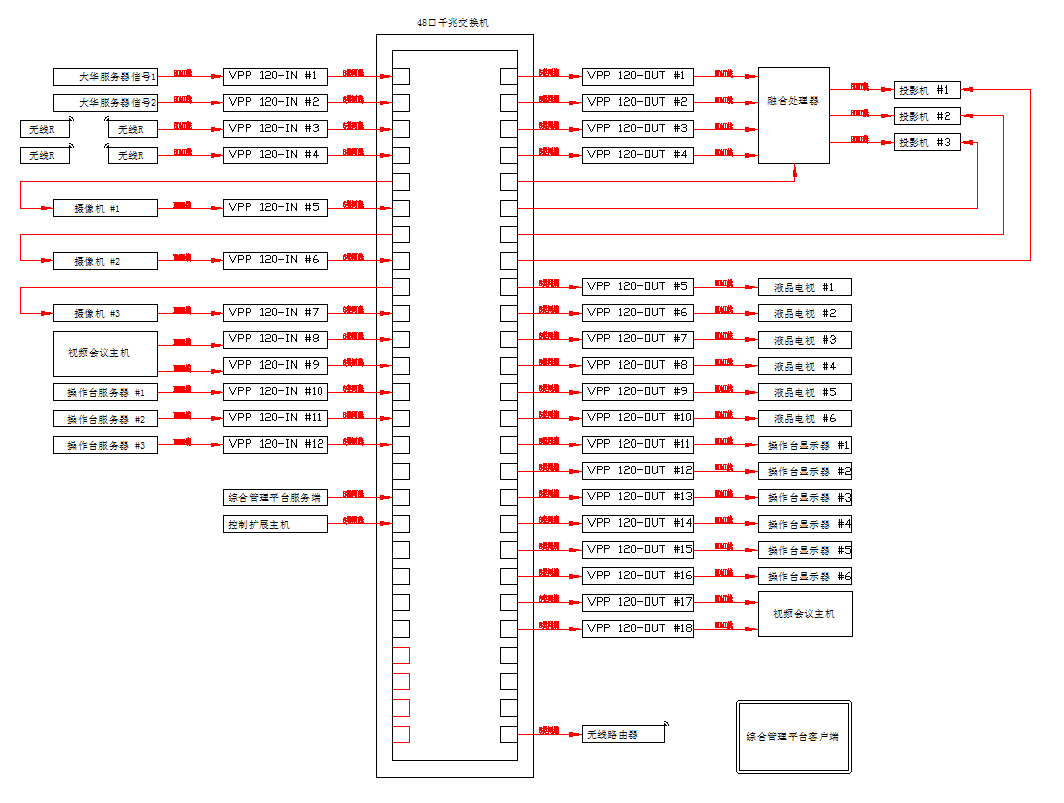

综上，本项目需配备13台输入节点、19台输出节点、1台48口全千兆三层网络交换机，系统搭建如图：
6.2系统优势
（1）网络分布式架构
采用先进的分布式架构：方便使用、灵活扩展，由多个节点设备组成，以星状的网络为基础，在数据链路层进行高效传输，每个节点硬件处理能力强，聚合的能力远超出单台设备的，每个节点千兆的网络带宽保障了任意一路信号在显示墙上的刷新效果，性能与带宽无与伦比，远超过传统的基于硬件处理器和基于PC架构的处理器。
（2）系统结构简洁
VPP系统使用一套设备完成多套不同功能设备的功能，简化系统结构，一根网线实现视频信号、音频信号、控制信号的传输。
（3）逻辑清晰操作人员易于操作
VPP系统自身集成了信号接入，信号管理，信号处理及环境控制的整套功能，系统的结构简单，操作人员容易短时间理解系统，完成操作控制并进行简单维护。
（4）集中管控、软件高度集成
VPP系统实现控制室所有控制管理功能，综合管理软件实现了音频切换、视频切换、KVM切换，周边环境设备控制等多项功能，界面简单易用，无需复杂操作。VPP系统具备系统资源的合理调度能力。可进行自动化的管理；运维保障体系完善，通过集中管理平台实现全系统的互联、互通、互控，保障高效指挥调度的需求，为用户的视音频系统提供高效服务。
（5）可视化界面、交互式操作
视音频系统的信息集中度大幅提升，出现两个新的特征，一是数据类型更为多样，尤其是媒体类数据占有大量比重；二是包含了集中通讯控制和集中显示控制两个功能，新建设的协作管控系统必须是可视化调度、可视化指挥、可视化管控、可视化运维的可视化协作平台。
（6）可维护性强
一套多功能的设备代替了多套单一功能设备，设备数量上就大大降低；一根传递多套信号指令的网线代替了多条传输单一指令的连接线，布线成本大大降低，整套系统的故障率大幅降低。
（7）灵活性高、易于扩展
网络分布式的特点是部署灵活，不受地理位置限制，能够灵活的使用，系统扩容增加输入输出设备简单，无需更换前期使用设备，增加端口即可实现扩展，保护前期投资。
6.3编解码器参数
|
|
VPP120 输入节点 |
VPP120输出节点 |
|
兼容性 |
||
|
HDMI |
1.4 |
1.4 |
|
POE |
√ |
√ |
|
USB |
2.0 |
2.0 |
|
数据加密传输 |
√ |
√ |
|
视频 |
||
|
高清（1920*1200） |
√ |
√ |
|
色度 |
YUV 4:4:4/4:2:2 |
|
|
算法 |
VPP视觉无损算法 |
|
|
延迟 |
端到端平均延迟＜80ms(最小延迟20ms1) |
|
|
3D主动立体 |
支持3D传输, 上下 左右 帧封装3D格式 |
|
|
显示墙功能 |
支持最大16*8的拼接 |
|
|
音频 |
||
|
杜比5.1 |
√ |
√ |
|
DTS X |
√ |
√ |
|
无压缩立体声多路音频 |
√ |
√ |
|
视音频同步 |
√ |
√ |
|
外部音频输入加嵌HDMI输出 |
√ |
|
|
HDMI音频解签外部输出 |
|
√ |
|
控制 |
||
|
双向RS232 控制 |
√ |
√ |
|
USB 长传 KVM功能 |
√ |
√ |
|
软件 |
||
|
基础操作软件 |
VMS-120 |
|
|
客户端定制软件 |
VMP2可根据用户需求进行功能和界面定制 |
|
|
网络 |
||
|
规格 |
UTP/STP 1000Mbps(需8K超大帧支持) 支持POE供电 |
|
|
协议 |
IP,UDP,TCP,ICMP,IGMP |
|
|
接口 |
||
|
视频 |
19帧 type A HDMI 接口 |
|
|
音频 |
HDMI 加嵌音频, 3.5mm 输入输出 |
|
|
控制 |
3.5mm 转DB 9 |
|
|
网络 |
1000Mbps RJ45 接口 |
|
|
操作环境 |
||
|
温度 |
操作温度 0~70 摄氏度 储藏温度 -10~80摄氏度 |
|
|
湿度 |
操作湿度度 10%~85%(无凝结) 储藏温度 5%~95%(无凝结) |
|
|
高度 |
海拔0米~4000米 |
|
|
其他 |
||
|
尺寸 |
128.4mm [W] x 112.2mm [D] x 26mm [H] |
|
|
电源 |
5V-12V, 1.2A |
|
|
保修 |
保修一年 |
|
|
1延迟与测试方法及环境有关 |
||
|
2 VMP 为VARIWIN MANAGEMENT PLATFORM的缩写 即万力云综合管理平台 |
||
VPP120系列IP视音频管理系统采用了北大数字编解码实验室深度优化的视觉无损算法，可以通过前兆网络以4:4:4的采样率传输高达4K分辨率的视频，7.1声道杜比和DTS-HD音频，USB2.0的数据以及RS-232串口数据，定制化的软件支持信号源调度,预览回显，中控管理等多种功能,将广泛应用于会议室的视音频信号传输、管理、控制，控制室的方案集成，机房的远程可视化管理及多房间的信息交互，致力于打造一套全集成的综合网络化解决方案。
（1）超越普通流媒体的VPP视觉无损算法
由赢康和北大实验室共同优化的VPP视觉无损算法，专为控制室会议室内部使用进行优化，克服了普通流媒体图像质量差延迟低的缺点，细节纤毫毕现毕现。
（2）KVM化繁为简
KVM系统不再是一个复杂孤立的系统，而是与A/V系统整合浑然一体,通过网络任何一个输出节点都可以控制连接到输入节点的USB设备，在完成切换视音频的同时还可以取得对远程设备的全部控制，支持信号实时预览，简单高效。
（3）POE红外串口长传及控制
系统集成了红外及RS-232接口，可以通过网络长距离传输，同时支持控制软件直接发送命令，集成控制周边设备。通过标准网线供电功能，降低了施工难度,一根网线就实现了视音频传输设备控制供电等功能，大大提高了系统的适用性和灵活性。
（4）热插拔高安全
VPP输入输出节点均支持带电热插拔功能，任何一个节点出现故障，直接替换，一分钟即可恢复，不会对整个系统造成任何影响，保证系统的高可用性和安全性。
（5）7*24稳定运行
系统设计考虑了长期持续稳定运行的需求，支持7*24小时不间断稳定运行。
（6）定制化的集成控制平台
VPP系统在提供标准化控制软件的同时，提供个性定制化的集中管理系统，将整个系统中的视音频控制全部集成在一个精心设计的用户界面中，使用简单方便。

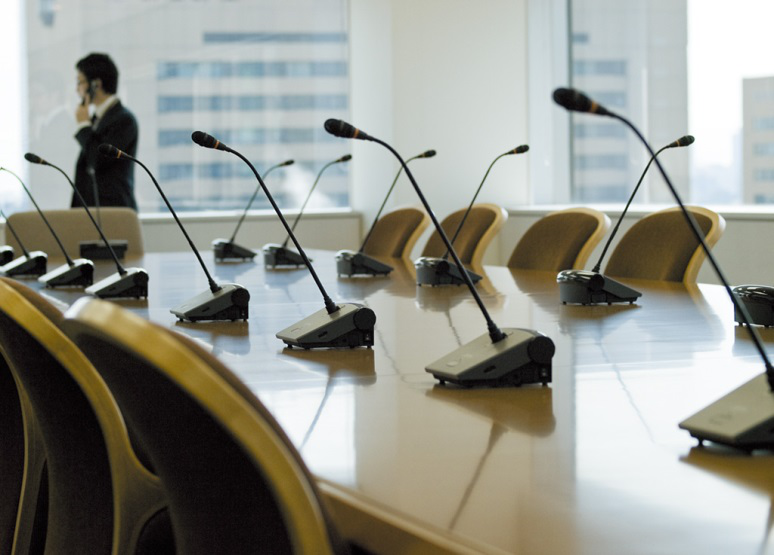

7无线红外会议系统
本项目采用ATCS-60红外线会议系统，该系统是一种能够发挥红外线通信优点，100%实现会议单元无线化的会议系统。无线化扩大了话筒放置部位的自由度，增加了会议系统配置的灵活性。同时，使用红外线传输信号也保证了会议信息的安全性和保密性，减少了信息泄露的可能性。
 |
 |
7.1红外线传输的优势
ATCS-60红外线会议系统最大可支持150台会议单元，可满足不同大小的会议规模。与传统采用“手拉手“连接方式的有线会议话筒系统相比，采用红外线传送和接收声音、数据的无线会议系统的优势是很明显的。
首先，传统的有线会议话筒系统不能够随意调整次序，在一些场合中就显得很不便捷，而红外线无线会议系统则可以随时根据会议的需要来任意调整整个系统的安排次序而不影响系统的正常使用。
其次，传统的有线会议话筒系统只要有一台会议单元发生故障，整个会议系统就会瘫痪，而红外线无线会议系统因为配置的是无线话筒，所以即使其中一台发生故障，仍可放心使用。
这套系统的另一个突出的特点是：具有灵活、全面的扩展功能。通过加装电脑和专用软件可使本系统变成扩展型红外线会议系统，从而具备智能会议支援的功能，通过话筒装置可以实现视像连动和制作会议议事记录等功能。
7.2ATCS-60红外线会议系统特点
- 红外线会议系统具备高度的灵活性和扩展性，会议单元完全无线并可随意增减，最多可使用150席。
- 红外线会议系统稳定性很高，不易受到外界杂散无线电波的干扰。
- 红外线会议系统保密性很好，不易被外界监听，保证了信息的安全性与保密性。
- 红外线会议系统可以实现3＋1同声传译功能。
- 会议单元可选择“声控启动”和“按键启动”两种模式，满足任何会议场所的使用需求。
- 可设置最多5只话筒同时开启，其中最多可4只设置为优先状态。
- 会议单元使用ID来区分主席和代表单元，任意位置的会议单元都可通过更改ID来变为主席单元，避免主席单元出现故障时对会议秩序造成影响。

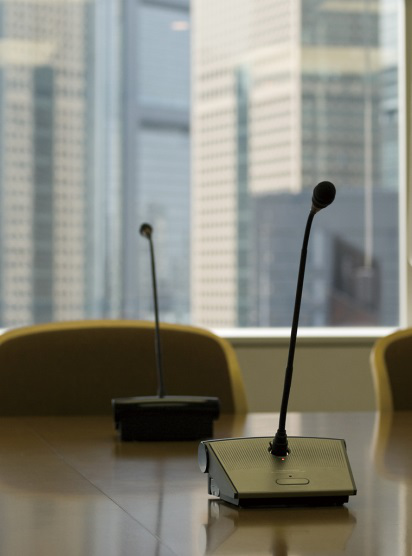

- 采用最新开发的防震快速安装型双鹅颈会议话筒，可大幅度减低环境噪声，在提高“自动”模式精度的同时，还能使声音更加清晰。
- 最多可连接16个ATCS-A60，满足较大的场地使用需求。
- 可与常用摄像头直接连接，不必另做协议修改。
- 系统可以实现视像连动，最多连接4个摄像头，使会议更加直观化。
- 会议的一切决议可以实现无纸化管理，所有信息包括录音、录像都可记录的电脑中，通过红外线会议软件可以轻松调出。
 |
|
|

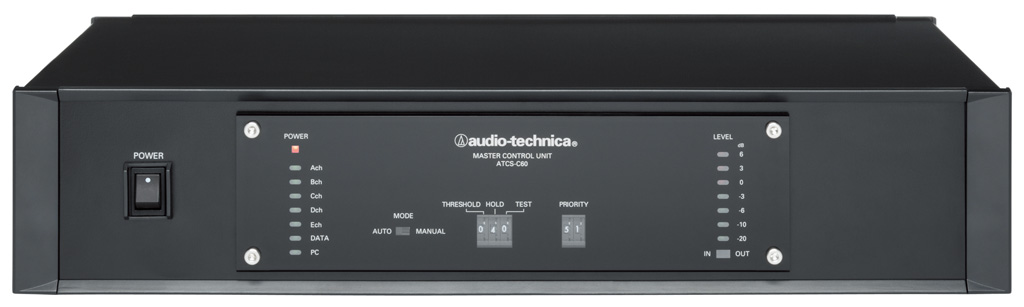

使用频带宽度 |
1~10MHz |
|
通道数 |
声音5通道、监听4通道、数据2通道 |
|
调制方式 |
FM调制 |
|
红外线数据通信方式 |
9600bps |
|
音频输入 |
监听输入（-10dBV，非平衡）4路 辅助输入1（-10dBV，非平衡）1路 辅助输入2（-10dBV，平衡）1路，（-50dBV，非平衡）1路 |
|
音频输出 |
直接输出（-10dBV，非平衡）5路 输出1（-10dBV，非平衡）1路 输出2（-10dBV，非平衡）1路 录音输出（-10dBV，非平衡）2路 |
|
电源 |
交流100~240V 50/60Hz 75W |
|
重量 |
4.2kg（仅主机） |
|
附属品 |
支架转换器×2，支架转换器固定螺丝×6，小起子×5，电源线 |

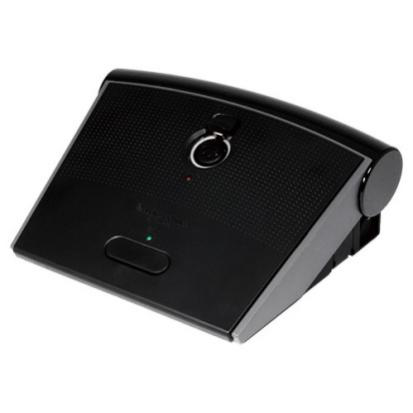

（2）ATCS-M65/Set红外线会议单元
|
ATCS-M65 |
ATCS-60MIC/ML |
|
LI-240 |
|
使用频带宽度 |
1~10MHz |
|
通道数 |
声音5通道、监听4通道、数据2通道 |
|
调制方式 |
FM调制 |
|
红外线数据通信方式 |
9600bps |
|
耳机输出 |
单声道迷你插孔 |
|
电源 |
DC7.4V 2400mAh专用锂电池或DC12V 1A专用电源适配器 |
|
使用时间 |
连续发言6小时，待机10小时 |
|
外型尺寸 |
75.5mm（高）×187mm（宽）×149mm（深） |
|
重量 |
0.52kg |
|
类型 |
背极驻极体电容式 |
|
指向特性 |
超心性 |
|
频率响应 |
100~8000Hz |
|
灵敏度（0dB=1V/1Pa、1kHz） |
-32.5dB |
|
最大输入声压级（1kHz、THD1%） |
108dB S.P.L. |
|
信噪比（1kHz、1Pa） |
62dB以上 |
|
输出阻抗 |
680欧以下 非平衡 |
|
外观 |
黑色消光烘烤涂饰 |
|
重量 |
110g |
|
长度 |
380mm |
|
|

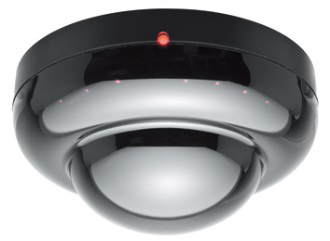

使用频带宽度 |
1~10MHz |
|
通道数 |
声音5通道、监听4通道、数据2通道 |
|
|
接线端子 |
BNC接头×1 |
|
|
电源 |
DC24V（主机直接供电） |
|
|
重量 |
151g |
|
|
尺寸 |
直径108mm、高度55.5mm |
|
|
附属品 |
安装支架×1、安装支架固定螺丝×2 |
|
|

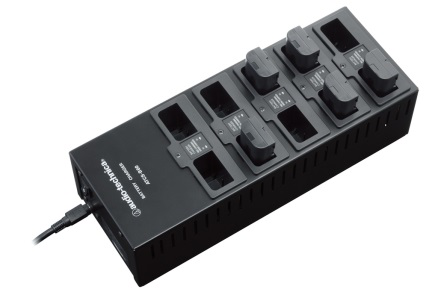

同时充电电池数量 |
10 |
|
充电时间 |
约5.5小时 |
|
|
额定功率 |
60VA（10V 6A） |
|
|
电源 |
AC100~240V 50/60Hz |
|
|
重量 |
2kg |
|
|
尺寸 |
340mm（长）×130mm（宽）×94mm（高） |
|
|
附属品 |
交流适配器、交流电连接线 |

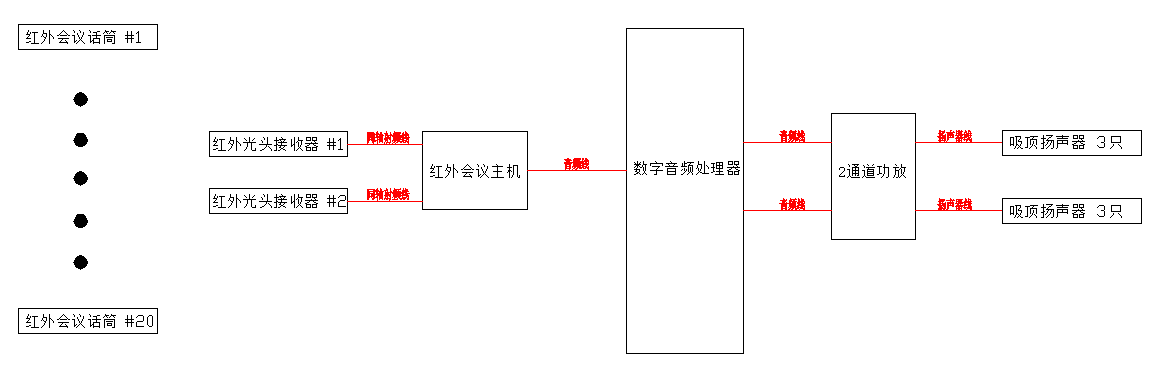

7.4系统连接图
8 类似案例

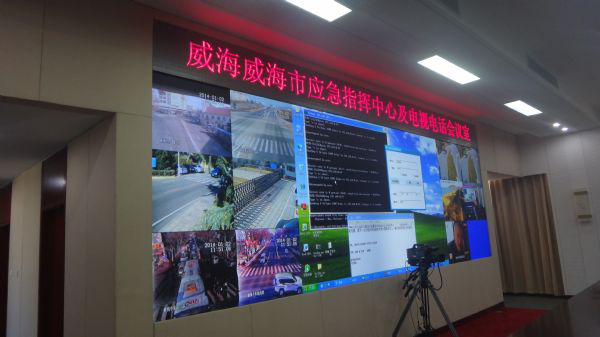

使用了两台科视HD14K-M投影机，采用背投融合的方式，保证画面的质量，画面色彩绚丽；同时支持多窗口输入，便于中心使用。

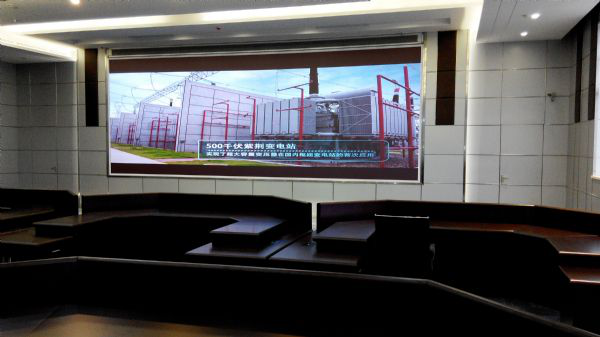

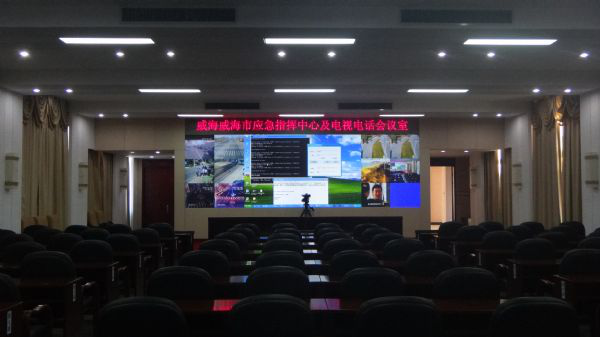

此项目使用两台科视DHD775-E投影机进行正投融合，现场演示效果获得领导的肯定。
凭借18年的专业经验，为该项目进行科学合理的设计，使用3米×8米dnpInfinity光学正投无限拼接幕和2台科视20000流明投影机进行1×2融合，打造了平整无缝、明亮清晰、可无缝开窗多个视频或VGA信号的超大显示画面，成就了该指挥中心的高效显示平台。
