本次扩声系统设计主要包括音源与拾音、调音台与音频处理系统、扬声器功放系统、辅材和电源管理系统。
二、设计理念
1、主系统从拾音到还音只需经过一次A/D、D/A转换，减少因多次数模转换引起的信号失真，降低音频信号在传输中的损耗和干扰，有效的提高信号的保真度。
2、针对听音区声场覆盖均匀度的要求，经过软件模拟布局以选用满足要求的角度和指向性扬声器。
3、在演出时，满足声压级具有足够的动态范围，保证中、低频有足够的余量。
4、扩声系统采用的功放系统需具有环保节能的特点，功率转换效率高，系统长期运行可以节省大量用电成本。成熟产品），技术先进、功能实用性强，系统更考虑到今后的扩展需要。
三、设计依据及标准
设计依据
本设计的设计依据包括以下内容：
1、甲方对该项目的目标需求；
2、建筑设计图纸反建筑声学设计文件；
3、相关技术参考标准依据：
国家标准GBT28049-2011《厅堂、体育场馆扩声系统设计规范》；
国家标准GB／T28048-2011《厅堂,体育场馆扩声系统验收规范》
国家标准GB／T28047-2011《厅堂,体育场馆扩声系统听音评价方法》
国家标准GB/T15644-95《视听系统中设备连接器的应用》
国家标准GB/T10240-1988《电声产品声音质量主观评价用节目源编辑制作规范》
国家标准GB/T14476-93《客观评价厅堂语言可懂度的“RASTI”法》；
国家标准GB/T14197-93《声系统设备互连的优选配接值》。
平衡式模拟音频格式及相关的接口及电气特性要求；
其它相关的通用的规范和标准：
国家标准GB50016-2006《建筑设计防火规范》
国家标准GB/T50311-2007《建筑与建筑群综合布线项目设计规范》
国家标准GB50057-2010《建筑物防雷设计规范》
国家标准GB/T126661/6/90《电缆的耐燃性考核标准》
进口设备所遵循的标准和要求：
此外各种进口设备要符合上述国家标准外，同时要符合以下国际标准，符合ISO（国际标准化组织）和IEC（国际电工协会）制定的国际通行标准规范。
UL（美国）
CUL（加拿大）
CE（欧洲）
TUV（德国）
BS（英国）
JIS（日本）
CISPR（国际无线电干扰）
设计指标：
主扩声系统在观众厅内的声学技术指标，以GBT28049-2011中规定的音乐扩声一级指标为参考。其中：
最大声压级：平均声压级≥l06dB；
传输频率特性：以80–8000Hz的平均值为0dB，在此频带内±4dB;
传声增益：100-8000Hz内平均值≥-8dB；
声场不均匀度；l000Hz≤6dB；6300Hz≤8dB；l00Hz≤l0dB；
主观音质评价；清晰、音质良好。
四、报告厅设计难点及解决方案
1、报告厅的混响时间长，为了获得高语言清晰度，足够的声压级，声场分布均匀，较高的传声增益，无噪声干扰和音质缺陷，因此采用Community的ENTASYS线性音柱，专为获得高声压级、优秀声质和优秀的语音清晰度而设计，适用于放在专业级别的音响系统中使用。
ENTASYS线性音柱是柱面波传播的方式，能够巧妙的了避开对天花的声投射，减少墙壁对观众席的反射声，减少了增加声反馈和声干涉的机会，提高了声能的利用率。多只ENTASYS线性音柱组合的方式，提供可控制的、全面集中覆盖角，增强直达声的覆盖，提高语言可懂度，能够在报告厅混响时间长的情况下，也能有优秀的语言清晰度。
2、报告厅装潢典雅，对扬声器的外观要求高。采用ENTASYS线性音柱，箱体体积紧凑、风格内敛，安装后不显突兀，箱体颜色还可根据客户的需要定制。
五、声场设计及扬声器配置
按照报告厅建声为主，扩声为辅的原则，报告厅设置左右主扩扬声器、超低频扬声器组、舞台固定返送和流动返送扬声器。
1.左声道
位置：壁挂安装。
型号数量：Community高性能线性音柱ENT-FR共6只。
组合形式：3只一组，3只至下而上的叠放方式组合。观众厅宽度约24.6米，为了满足全场观众的覆盖采用宽角度线性音柱，ENT-FR覆盖角水平覆盖角120H×12~6V。第一排观众到最后一排观众的高度为约7米，为了更好的控制垂直覆盖并能覆盖后排观众区，因此用3只扬声器至下而上叠放。
特点：全场覆盖观众区，用于某些需要额外突出或加强的乐器声音、音乐重放、主持人串场或讲话等其他目。
2.右声道
右声道与左声道呈对称性，其他的与左声道一致，在此不再重复
左右声道扬声器覆盖图：

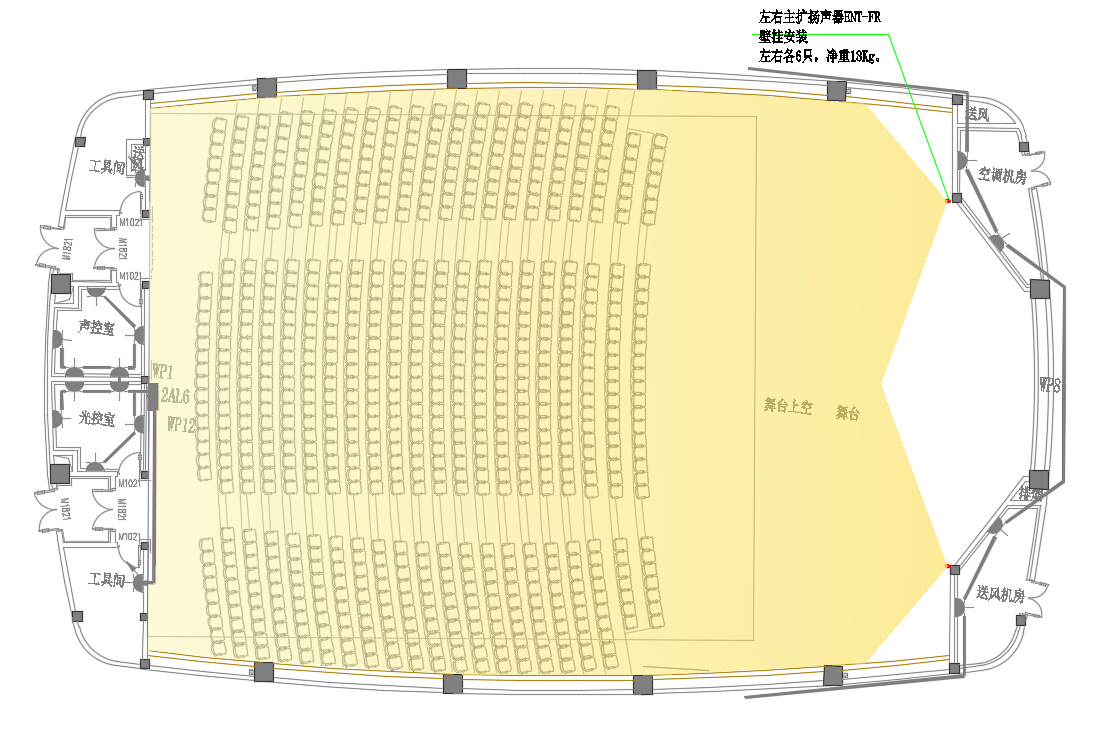

左右扬声器平面覆盖图

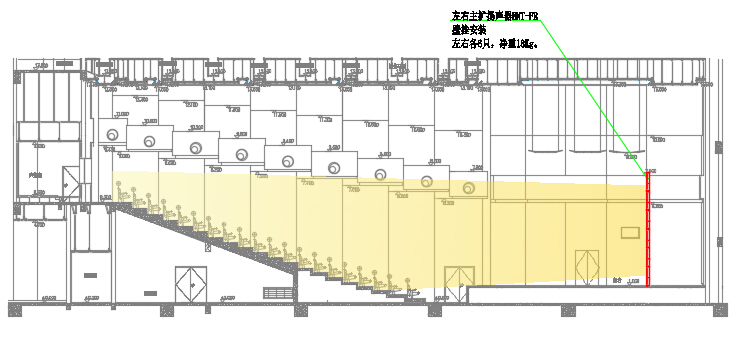

左右扬声器剖面覆盖图
3.左右声道扬声器选型亮点：

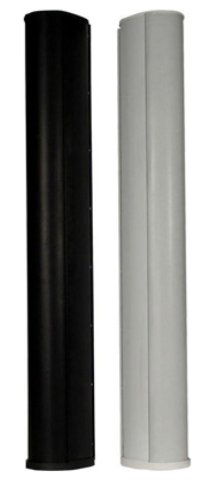

ENT-FR全频音柱是一个三分频扬声器系统，包括6只3.5"低频单元，18只2.35"中频单元，和42只1"高频单元。高频单元共有7组，每组都是由6个平面耦合的CompactRibbonEmulatorTM器件。这些高输出、低失真的高频器件使得ENTASYS能够辐射出一个非常窄的波束到典型人类听觉的最后八度(在垂直离轴衰减波束形成之前)。这有助于集中声音将其指向所需要的地方，最小化来自墙壁和其它表面的反射。特性：
（1）拥有较强指向控制，特别适用于高混响的空间——声音直接指向观众区域，不会触动其它高反射表面。
（2）模块化设计，将全频和低频单元模块组合到一起形成一个整体，带来全功能覆盖，避免了不需要的波瓣；
（3）宽频范围和高输出电平；
（4）驱动保护，独有的DYNA-TECHTM保护电路进行保护。DYNA-TECH保护电路的功能就像一个限制器，能够确保对驱动器的可靠保护；
（5）外观精美，风格内敛，安装后不显突兀，标准的黑或白色可选。
主要参数：
频响范围：200Hzto20kHz；
指向角度：水平：120°（1kHz-16kHz）；垂直：12°或6°（用户配置）；
灵敏度：Curved（12°V）：93dBSPL；Straight（6°V）：95dBSPL；
最大声压级：(1个单元)Curved（12°V）120dB；SPLStraight（6°V）：122dBSPL；
标称阻抗：12欧姆；
使用功率：600WRMS，1500WPGM；
尺寸（高x宽x深）：1129×140×187mm；
音箱单位重量：17.4kg；
4.超低频扬声器
位置：舞台左右侧两侧支架安装。详见报告厅扬声器布局图。
型号数量：选用Community的超低频扬声器V2-215SB共2只，左右各1只。
特点：增强节目的低频动态效果，扩展低频下限水平和动态余量。
5.超低频扬声器选型亮点

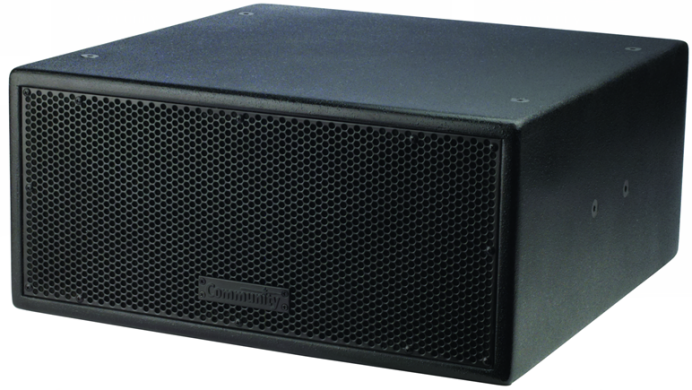

V2-215SB是双15英寸、拥有“大容量”箱体的超低音音箱。它专为要求超低频率和轮廓纤细的应用而设计，它的尺寸仅为10.2英寸高，21.75英寸宽，21.75英寸深。V2-215SB的频率响应低至40Hz(-3dB)，运行范围至30Hz（-10dB），1000W节目V2-215SB带来极低的功率。它的低速端口设计延伸了响应，同时也消除了穿过重型16-规格钢制有孔网罩的空气噪音。
特性：
（1）低调设计、小尺寸；
（2）设计为传统的超低音音箱或可操纵低音阵列；
（3）适合用于墙面、舞台下和其他“隐蔽”的地方；
主要参数：
频响范围：40Hz至200Hz（±3dB）；标称-6dB波束宽：360°Hx180°V；
灵敏度（1W/1m）：93dBSPL；
最大声压级：126dBSPL（峰值）；
六、报告厅EASE声场分析报告
(一)计算机模拟声场分析
为了使方案设计更好地符合实际的效果，运用当代先进的计算机模拟技术，根据实际尺寸建立计算机建筑模型，对方案设计的音响效果进行计算机模拟验证，以确认设计的合理性，及是否能满足技术要求，达到预期效果。
设计运用的是著名的声场分析软件——EASE4.3。
但在做次方案的时候，贵方并未提供详细完整的CAD图纸给到我方，以下的模拟是我们做过的类似厅堂，用我们为本项目做的音箱进项模拟，旨在观察改系统设计能否满足系统声压级的需求，以及声场覆盖均匀度和语言清晰度等指标。
EASE4.3电脑设计系统简介：
EASE作为准确预测音响系统声场的有效工具，它融合了该公司多年在建筑声学、语言声学、心理声学方面的研究心得。该软件是根据建筑物蓝图的几何尺寸与所采用的装修材料，在计算机内建立立体声学模型（即建筑模型），再根据设计方案准确地将扬声器放置于设立好的建模中。计算机可以准确地计算出场内的直接声场、混响声场以及多次反射声，此外，EASE采用计算方法，可以在场内任何一个位置预测语言清晰度，这在大型场馆的设计中有用。而所有这些计算仅须在数秒钟内就能完成。
1.扬声器布局图

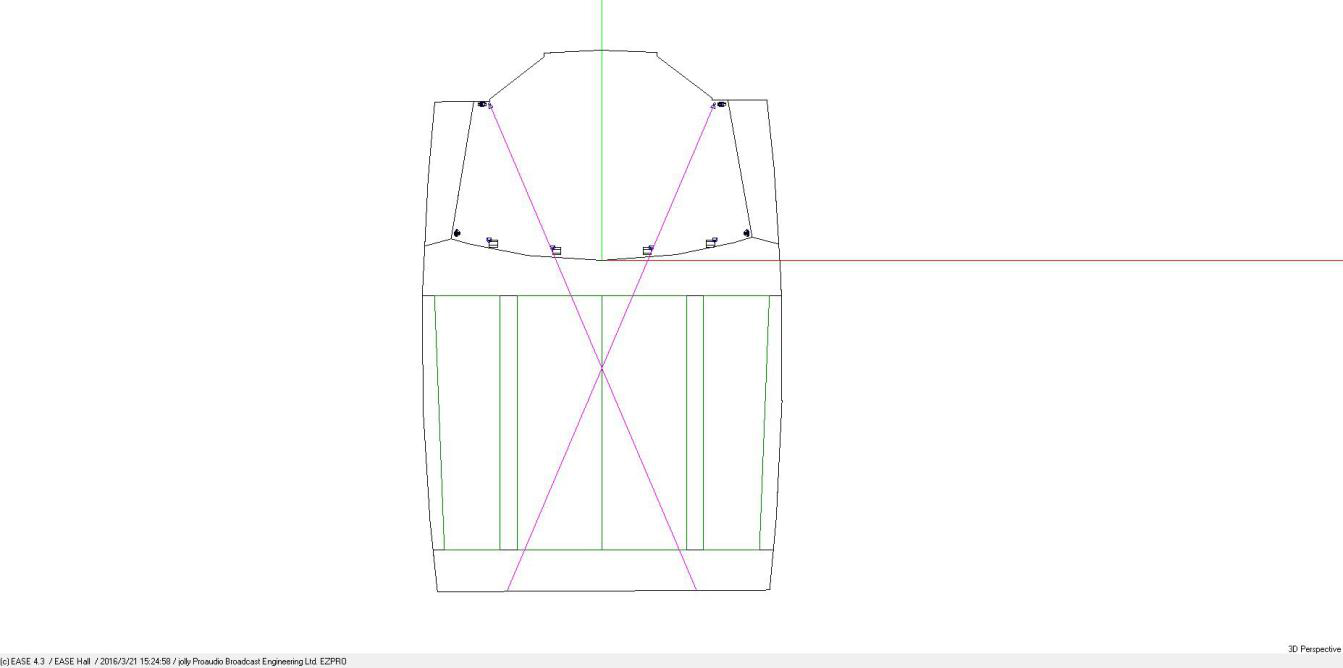

报告厅扬声器布局平面图

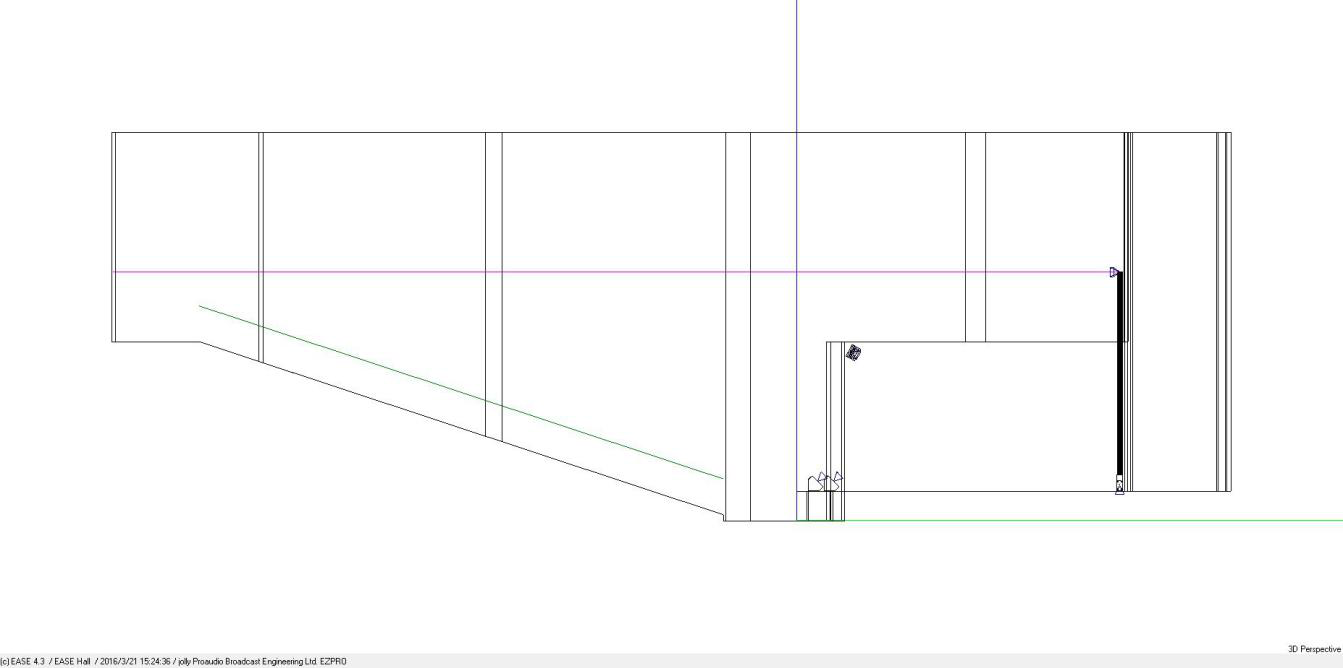

报告厅扬声器布局侧视图

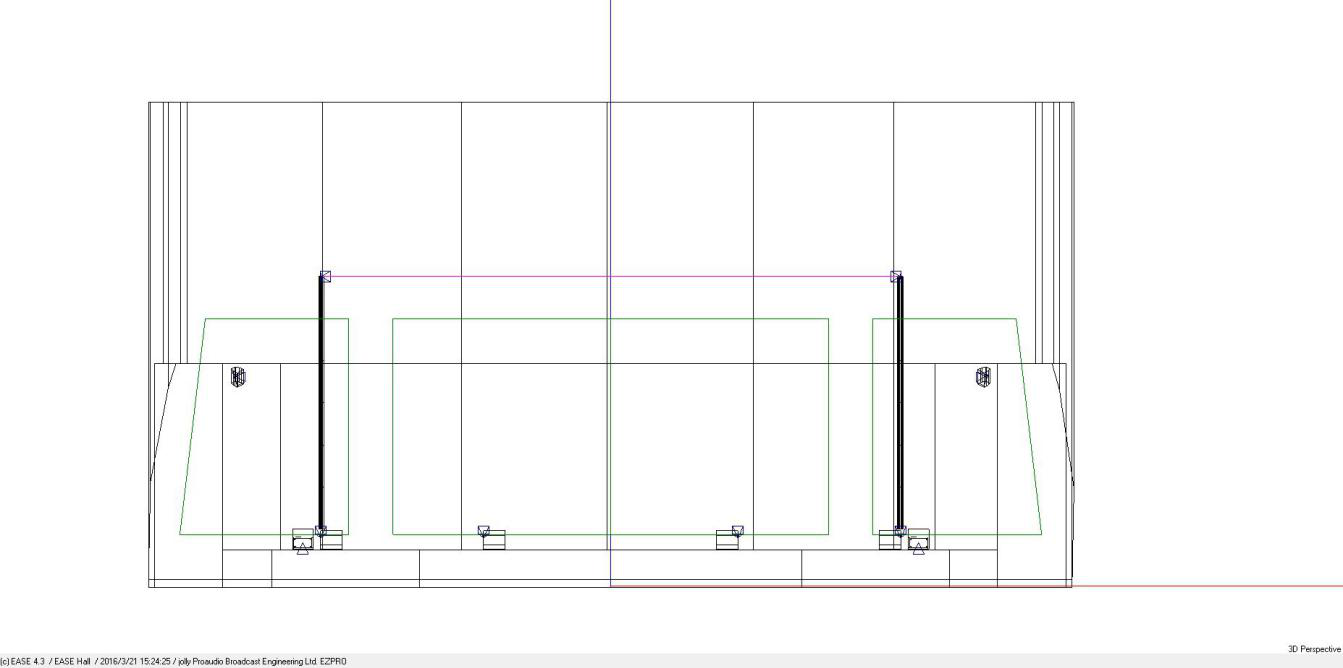

报告厅扬声器布局前视图

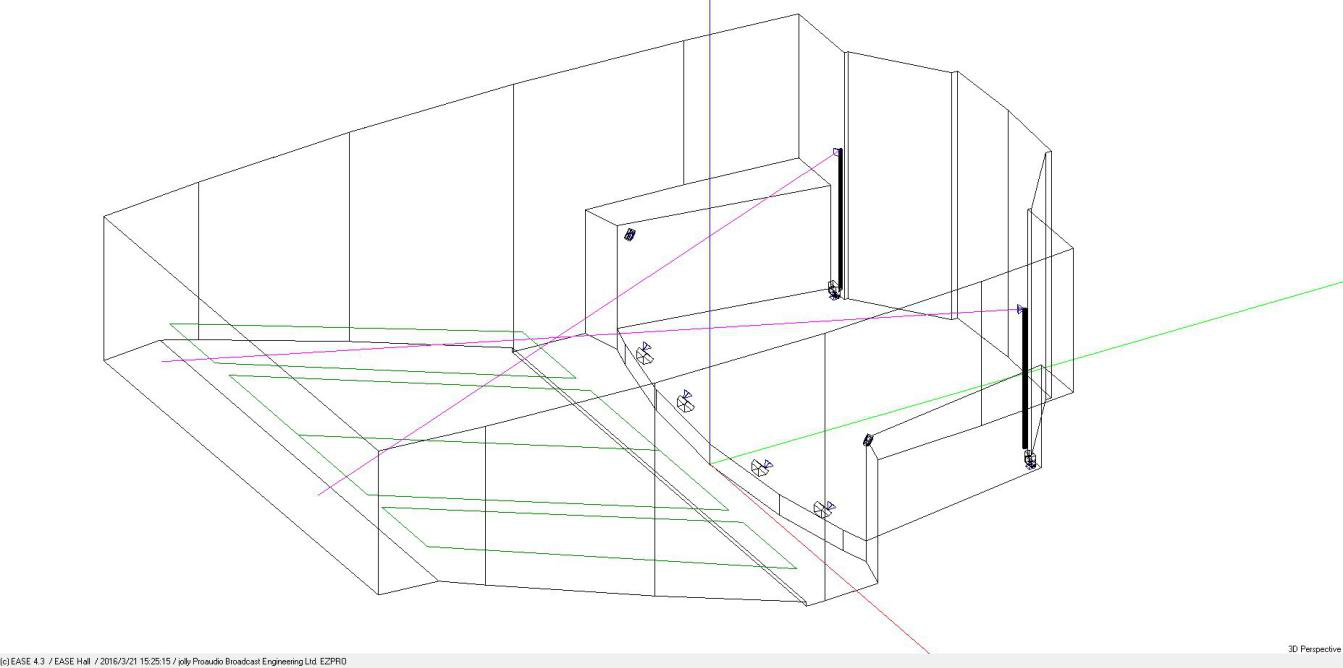

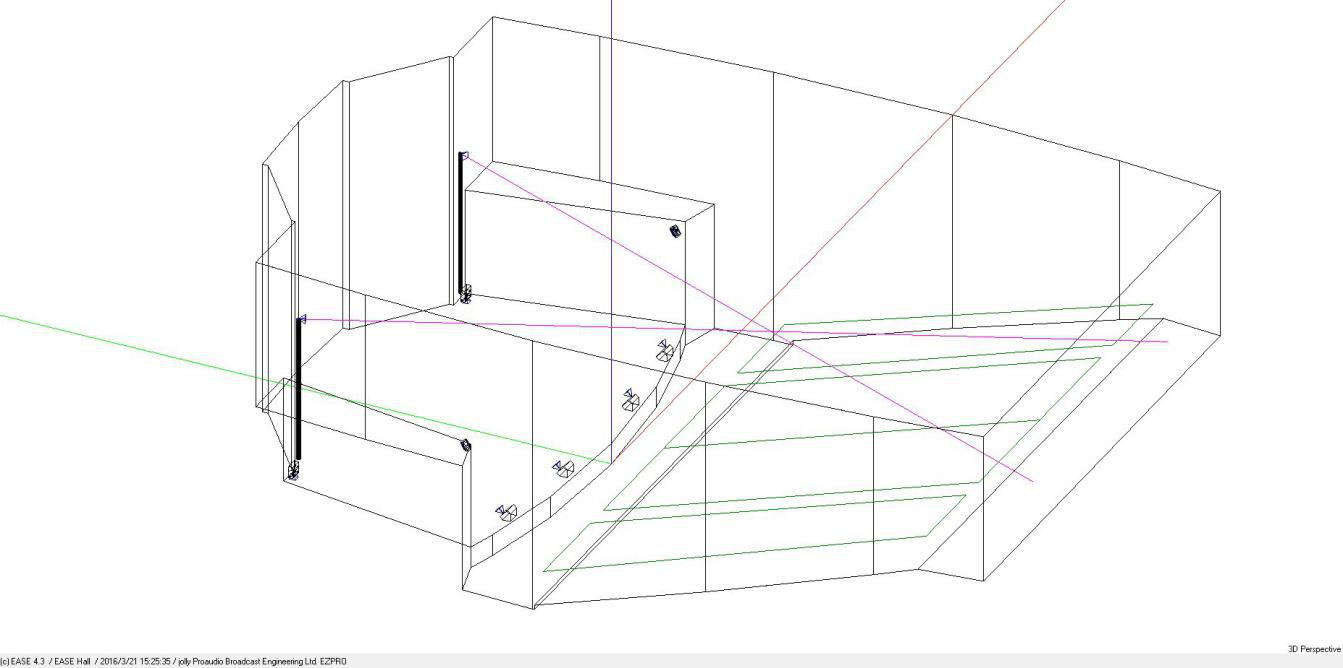

报告厅扬声器三维布局图1
报告厅扬声器三维布局图2
2.报告厅扬声器系统直达声压级仿真图

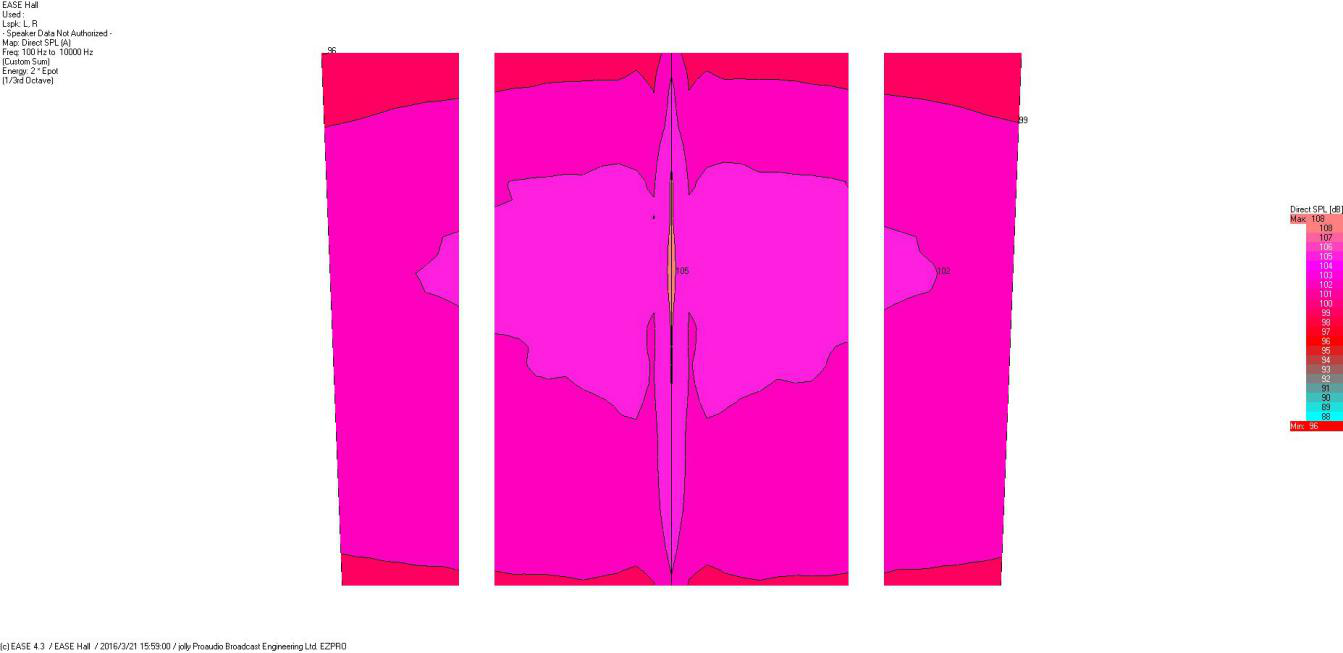

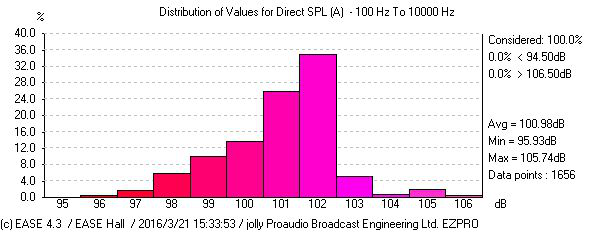

报告厅扬声器系统直达声压级100HZ-10000HZdBA

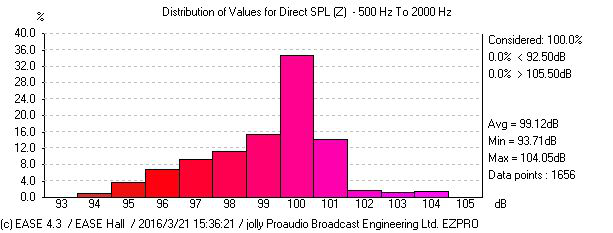

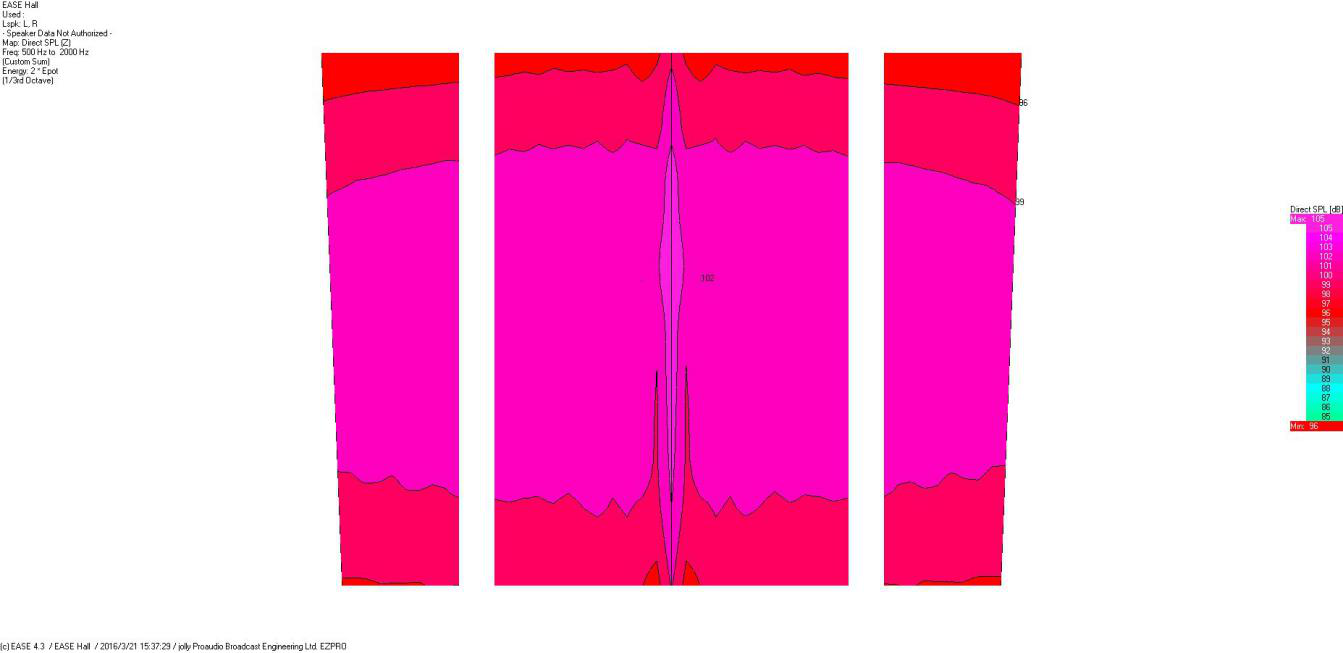

报告厅扬声器系统直达声压级500Hz-2000HzdB

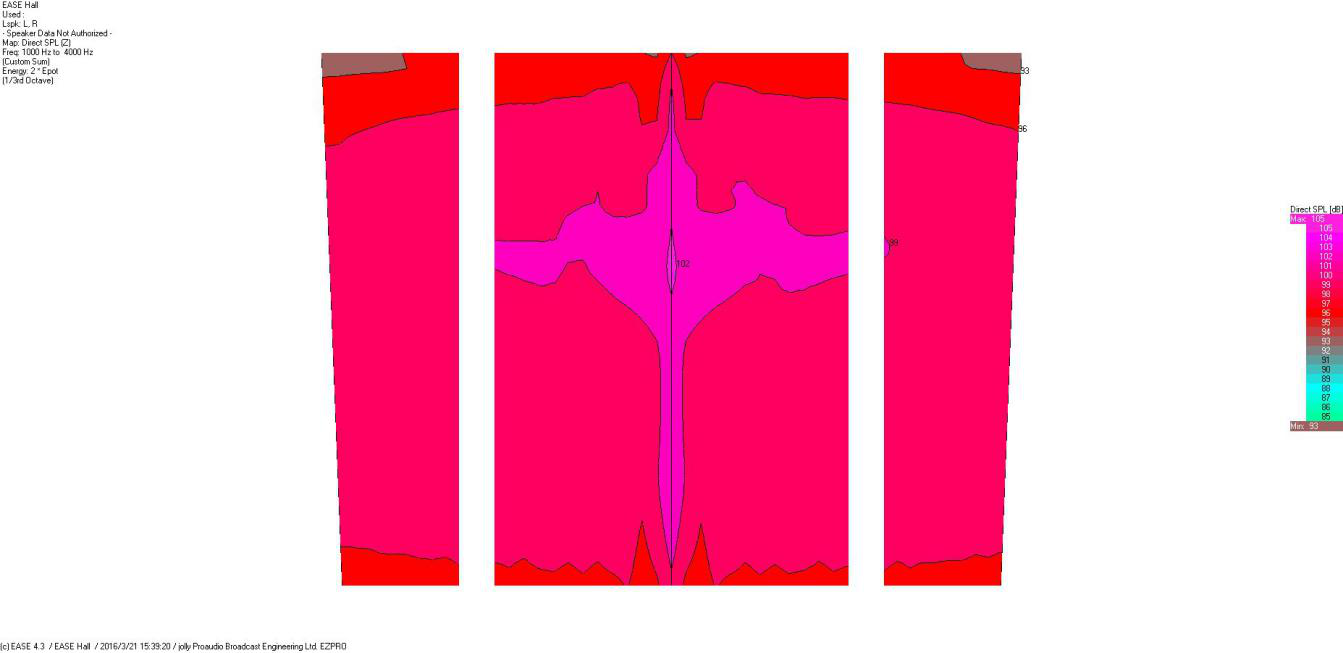

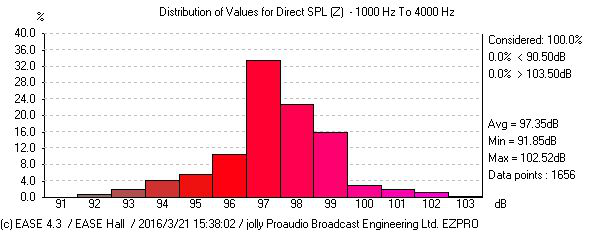

报告厅扬声器系统直达声压级1000Hz-4000HzdB

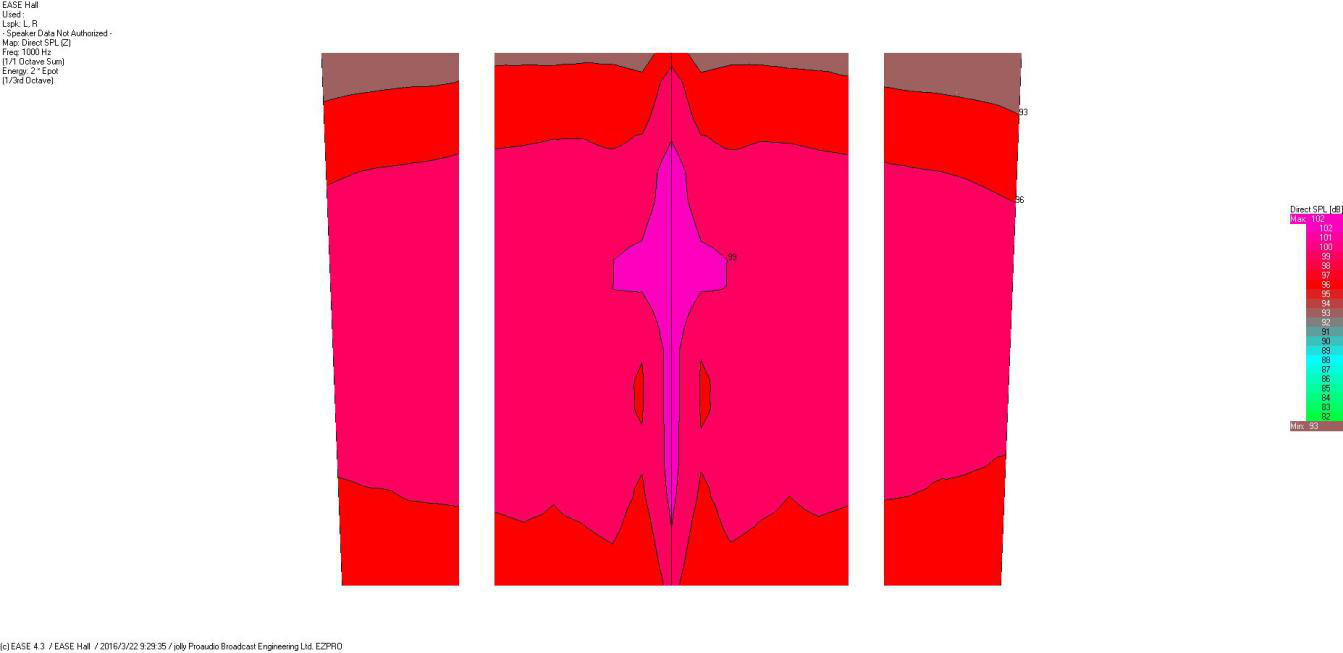

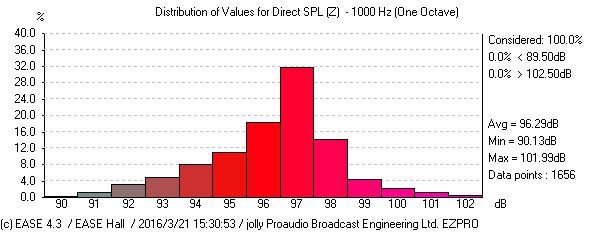

报告厅扬声器系统直达声压级1000HzdB

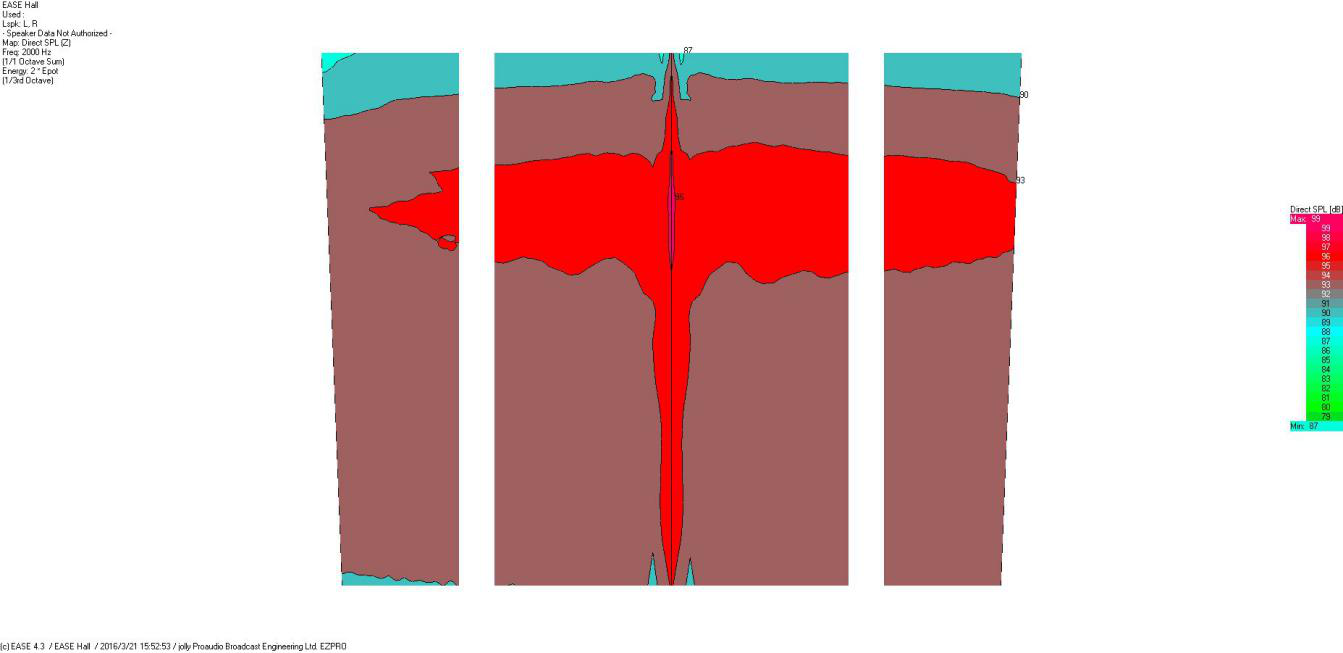

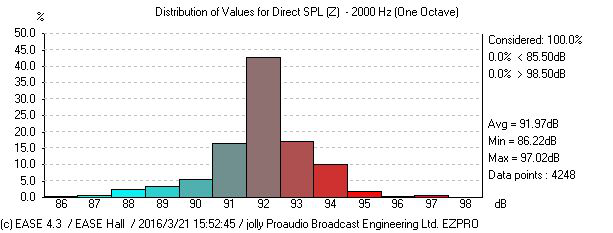

报告厅扬声器系统直达声压级2000HzdB

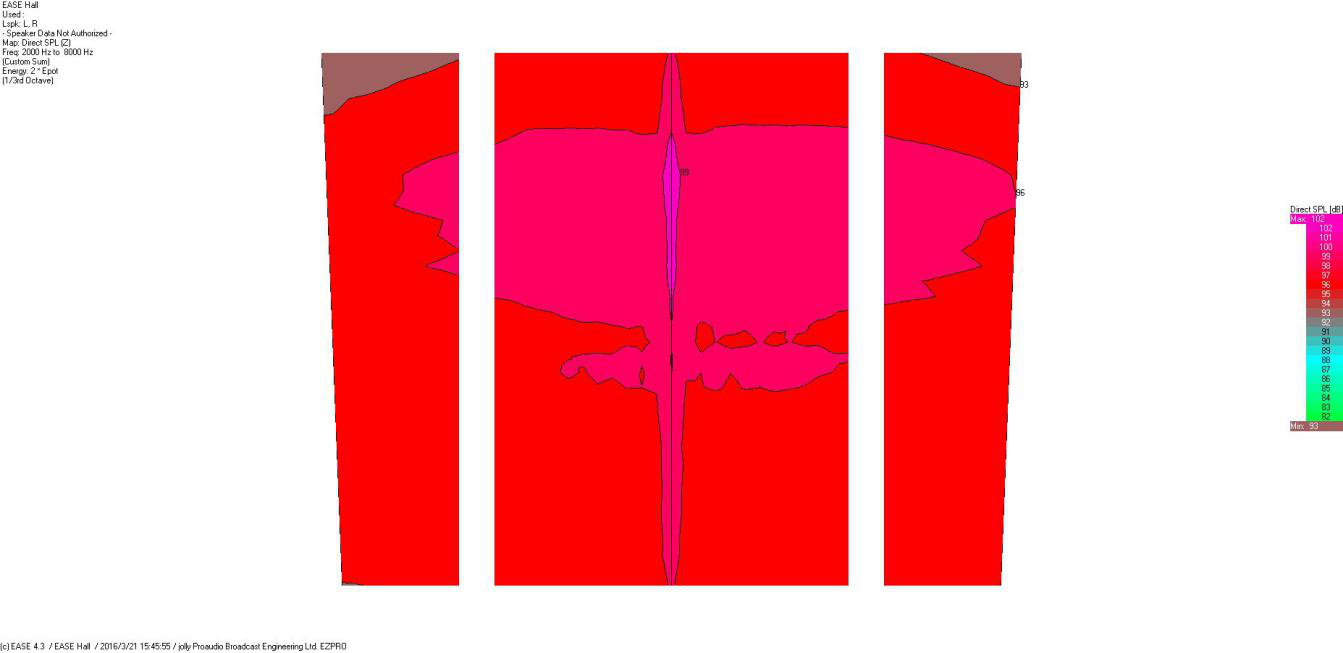

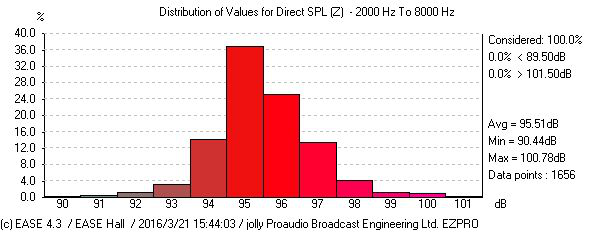

报告厅扬声器系统直达声压级2000-8000HzdB
七、功放系统
本次扩声系统中，功率放大器的选型主要考虑以下几点：
1、功率放大器应具有够大的功率来推动所有的扬声器，以及提供足够的动态范围。
2、功率放大器通道数匹配。
3、功率放大器集成化程度。包括功放内具有DSP处理，pfc功率因数校正功能，功率转换效率高，系统长期运行可以节省大量用电成本，远程监控的功能，以太网连接实现全面控制和监控，实时掌握系统状况便于维护管理。连接及控制界面简便。
4、可连接低阻抗：对于系统搭建来说具有更多的扬声器所需的功率放大器可以更少。
5、阻抗匹配：能补偿因长距离传输而损耗的阻抗。
基于以上几点的考虑，本设计采用Powersoft品牌数字功放。
功放选型：

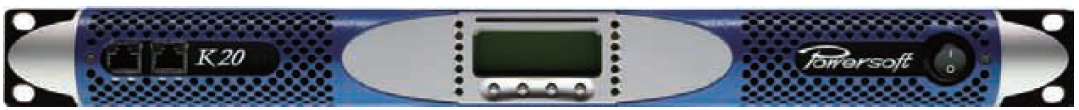

左右声道扬声器功放：选用Powersoft的2通道数字功放K10一台，每个通道推动3只ENT-FR。
超低频扬声器功放：选用Powersoft的2通道数字功放M20D两台，每个通道推动2只V2-215SB。
舞台固定返送扬声器功放：选用Powersoft的4通道数字功放M28D一台，每个通道推动1只MX10。
功放优势：
Powersoft不仅能够满足前面我们考虑的几点，同时还具有以下优势：
(1)电源适应能力强：在中国传统的功放通常适用的电源电压范围是190V-240V左右，而POWERSOFT可以适应的电源电压范围为90V-265V，这样的优势尤其在大型系统中，由于有灯光或机械设备时，当有大功耗设备运行时，环境电压会瞬间降低，传统的功放将有可能不能正常工作，而POWERSOFT则完全可以正常工作。
(2)可连接最低阻抗：传统模拟功放可连接的最低阻抗为2欧姆，二数字功放可以连接1欧姆的阻抗负载。这样对于系统搭建来说具有更多的扬声器所需的功率放大器可以更少。
(3)阻抗匹配：能补偿因长距离传输而损耗的阻抗。
(4)系统保护：传统功放采用模拟信号传输，在使用过程中完全有可能会因为机器长时间工作机器发热而导致系统保护而无声音信号，而数字功放可以在环境温度高达45摄氏度的环境中工作且正常的输出。
(5)机器体积小、重量轻：传统模拟功放往往有2U-3U的机架高度，重量也往往在40千克左右，而数字功放只有1U的机架高度，重量只有10Kg左右，方便运输，而且减少对空间占有。
八、调音及音频处理系统

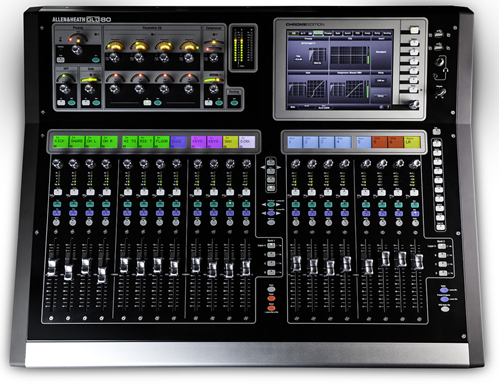

1、调音台：配置紧凑型数字调音台A&H的GLD80chrome和调音台接口箱AR2412，满足报告厅实际使用的需要。
GLD80chrome特性：
GLD80chrome拥有光亮全新的外观风格、AMM自动话筒混音、新的嵌入式插件FX所有通道上提供新的压缩器；
dSNAKECat5数字蛇——网线可长达120米；
8.4英寸彩色触摸屏，可全面自定义的布局上分布着20个推子，4个层，80个通道条；
所有输入上有全面的处理功能，包括微调、极性、高通滤波器、断点插入、门限、4段参量均衡、压缩器和延时；所有输出上有全面的处理功能，包括断点插入、参量均衡、图示均衡、压缩器与延时；
DEEP深度处理嵌入式插件包括图示均衡和压缩器；
USB立体声录音与重放；
16个DCA编组/静音编组；
内置对讲器、实时频谱仪（RTA）和信号发生器；
输入/输出模块选项，用于主扩/监听分离，多轨录音，连接至iLive或其他设备；
MIDI输入/输出和以太网网络端口；
兼容ME个人混音系统；
高端的话筒/线路前置放大器具有1dB的微调量；
单声道舞台监听和立体声耳内监听推子条；
输入、输出和断点插入的软跳线架；
混音和参数可快速复制、粘贴和重置；
存储库、场景和Show记忆可通过USB传输；
场景过滤器、淡入淡出和自动调用；
可通过模板Show快速启动；
尺寸（高×宽×深）：159x730x577mm;
重量：16.5kg;

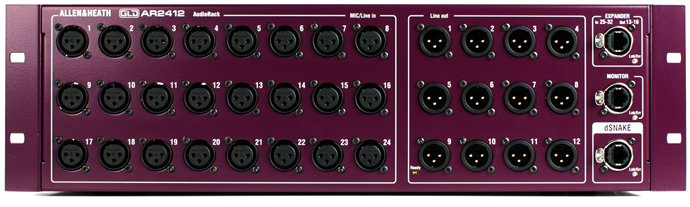

AR2412特性：24路XLR话筒或线路输入；12路XLR线路输出；dSNAKE端口通过120米CAT5可连接调音台GLD80chrome。

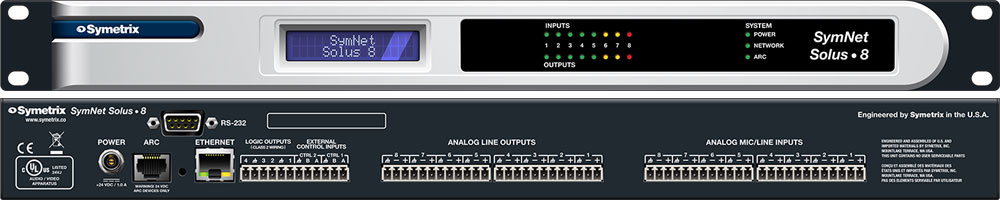

2、音频处理器：
3、音箱管理器：
选用与扬声器同品牌Community的dSPEC226AN，dSPEC™，是具有联网功能的高端音箱处理器，具有多种均衡器、延时、限幅和信号路由能力。除此之外，dSPEC拥有CONEQ声功率校正技术。CONEQ™提供了1024段低延迟FIR均衡，它可使所选的Community音箱的声功率响应变平坦,从而实现高度精确的声音效果，卓越表现显而易见。dSPEC也提供了一个独特的放大器校准功能，它可精确地设置dSPEC限幅器的三个阶段（峰值、节目与长期），以实现高度精确的驱动保护。
九、音源及拾音设备
音源及拾音设备是整个音响系统中关键的一环，其选用的好坏，最终会影响系统的音质、音色。
音源设备：选用DENON的DN-501C，可直接播放便携式音频设备，配有USB接口，USB支持媒体重放及控制，支持RS-232c，及IR控制；标准RCA非平衡，专业数字I/O口和平衡XLR模拟输出口；支持播放WAV,AIFF,MP3&AAC格式的媒体文件；支持Professional’sfreePitchKeyApp。
拾音设备：选用有线话筒和无线话筒。
考虑到演出使用要求，设计选用4套无线手持话筒SHURE的SLX24/SM58、2套无线头戴话筒SHURE的SLX-14/30、2套无线领夹话筒SHURE的SLX-14/93、2支8字形型电容话筒sennheiser的MKH800P48，2支心形话筒sennheiser的MKH8040，2支全向话筒sennheiser的MKH8020。保证演出现场的灵活使用。
无线传声器系统具有多频点选择，多套传声器在同一场地同时使用时不产生干扰，具有较好的外控干涉功能，并配有有源天线接收及放大分配系统。详细配置见清单。
十、电源管理系统
由于报告厅的实际功能需求，其系统必须拥有足够的安全性，使用带电源净化功能的电源时序器FURMAN的CN-3600SE，可以保护设备，其浪涌保护技术可在设备开关瞬间保护设备及电力系统的稳定，极高电压关断保护可保护设备安全。
十一、ENTASYS线性音柱应用案例
ENTASYS线性音柱以柱状波的形式辐射，特别适用于高混响的空间。柱状波的辐射方式让声音能够直接指向观众区域，有效的避开高反射面，能够在声学环境比较困难的场所中也可以得到优秀的音质表现和高的语言清晰度。以下是ENTASYS线性音柱在高混响时间的厅堂中的应用案例：

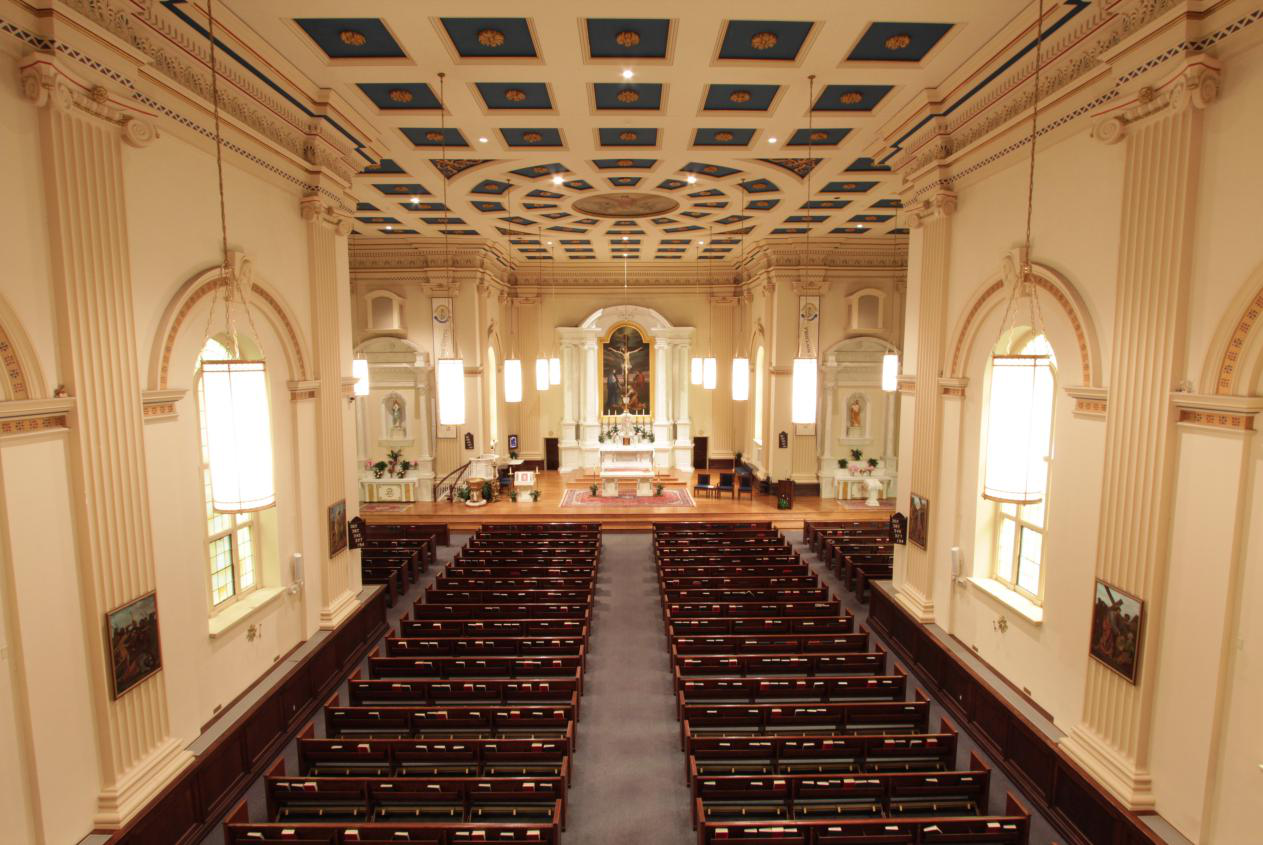

马里兰州StJohnth教堂

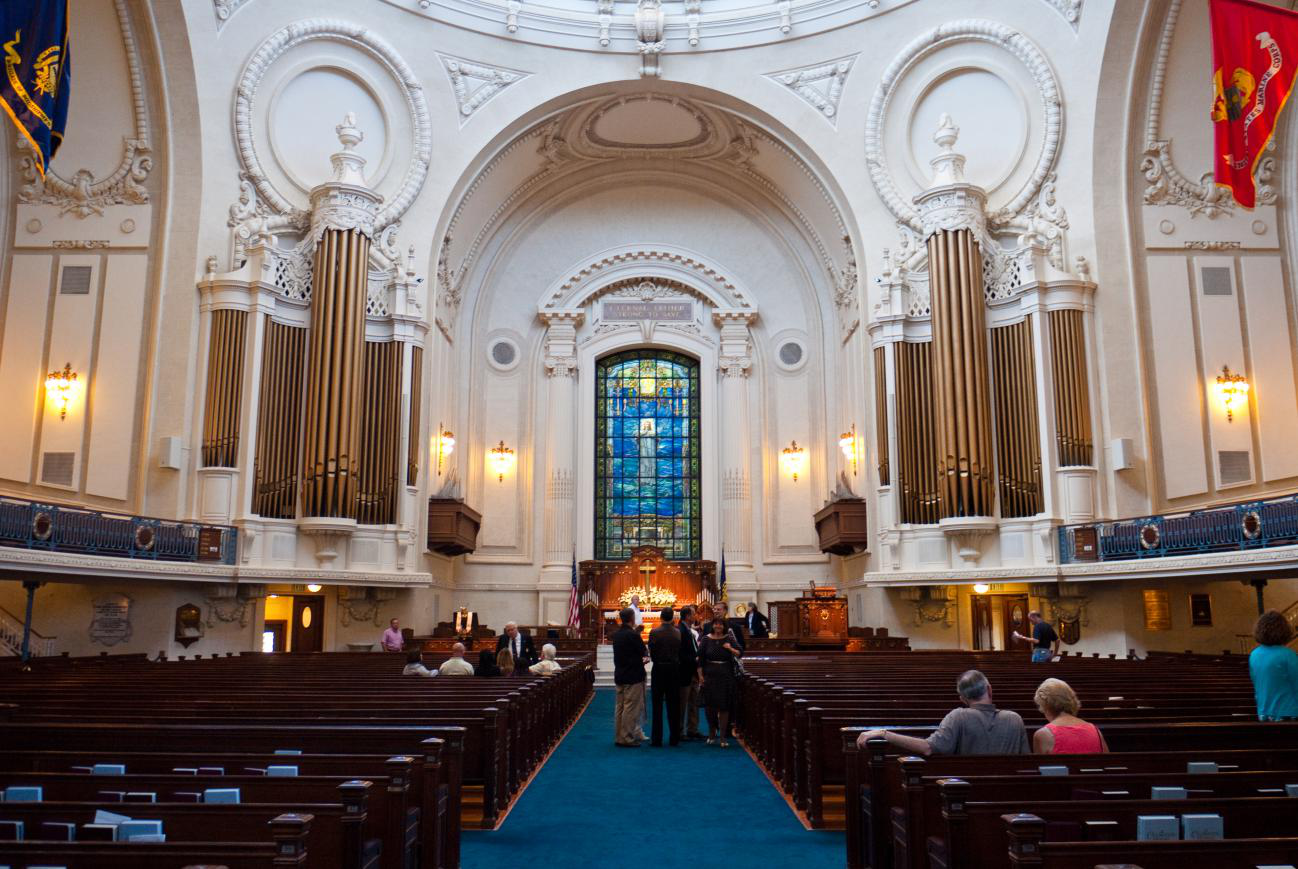

美国海军学院教堂

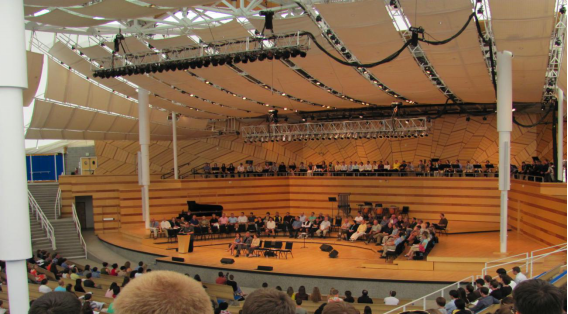

阿斯彭音乐节

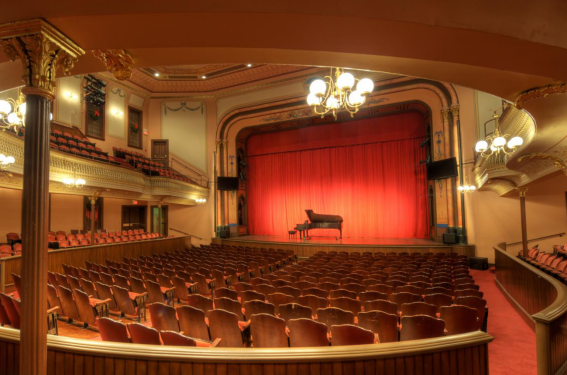

大剧院;特拉华州威明顿市
更多案例不能尽列
