网络音频处理器 RUBY Txx 系列

详情介绍:

RUBY Txx 系列为中型的网络音频处理器，采用国际通用的网络音频传输协议 Dante，可以通过网络扩展 32 路输入、32路输出音频通道，提供混音、路由、通用音频处理，适合中大型场所需要更多音频通道接入处理的应用。

产品特性

高性能、高稳定

 2 个独立自适应回声消除 AEC，内置自适应噪声消除 ANC，回声消除尾长达 512ms，适用各种空间

 4 个独立自适应反馈消除 AFC，多达 16 个抑制点，支持手动、固定、动态三种工作模式，可用于处理扩声系统话筒“啸叫”的问题

 支持 2 路 RTP 网络音频流发送和接收，突破局域网的限制，快速构建 AoIP 系统

 采用工业级嵌入式架构，工作稳定，可靠性高

 采用浏览器通过物联网轻松获取设备控制软件等相关资料

 具有 64 路网络音频扩展通道，32 路 Dante 网络音频发送、32 路 Dante 网络音频接收

智能掌控调节

 智能闪避器 Ducker,可用于背景音乐系统或特定会议场所，广播或发言时自动降低音乐的音量

 自动增益控制 AGC，确保音响系统的输出音量平稳，不受演讲者距话筒忽远忽近而影响观众区的音量

 支持自动混音功能 AM，可对多只话筒分组管理，NOMA功能，可根据设定的开启 MIC 数量自动调整输出电平，有效抑制扩声系统声反馈的形成

 软件定义共享 AEC 处理架构，每路输入均可进行 AEC 处理

 支持跨网段控制，控制 PC、设备在不同网段亦可实现灵活控制
多通道、多功能

 提供开放的控制协议兼容第三方中控系统，可通过网

口、RS232 口控制/读取设备的相关参数

 内置视像跟踪功能，RS-485 控制接口，可控制多台摄像机

 GPIO 控制接口：8 路逻辑输入和 8 路逻辑输出

 自适应 PoE 控制接口，可连接 RC 面板并为其供电，支持星型连接和“手拉手”连接

 每个通道可设定推子的最大值和最小值，让优化后的系统工作在设定电平范围内，有效避免误操作
直观设计、简易上手

 支持 WINDOWS 和国产麒麟操作系统登录下载软件

 使用 RUBY 软件轻松实现各项参数控制，一个软件可同时管理系统中的多台设备

 可选中英文软件界面，软件操作界面直观、图形化

 用户友好设计，以太网口轻松连接电脑及其网络设备
设备规格

项目	规格
处理核心	ADSP-21584
预设存储	可存储50个预设，调用无延时
输入每通道处理功能	前置放大、扩展器、压缩器、7段动态均衡器，自动增益，延时器
输出每通道处理功能	音箱管理器(10段动态均衡器、延时器、高低通滤波器)、限幅器;
输入增益/幻象供电	0dB-54dB，6dB步进 / 48±6V,10mA(每通道均支持，兼容MIC/LINE)
采样频率	48kHz，24bit
频率响应	20Hz-20kHz(±0.2dB)
动态范围（20Hz～20kHz@0dB增益）	>110dB
最大输入电平	20dBu，平衡
最大输出电平	20dBu，平衡
等效输入噪声	≤-125dBu
总谐波失真+噪声	＜0.005% @1kHz
输入阻抗(平衡接法)	2KΩ
输出阻抗(平衡接法)	200Ω
输入共模抑制	70dB
通道隔离度@1kHz	105dB

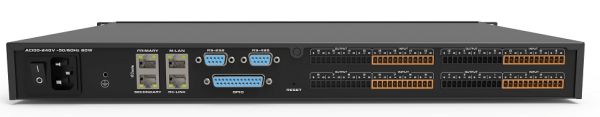

接口类别	M-LAN/ RC-LINK：100M，RJ-45；GPIO：DB25母；主/备Dante网络音频接口: 1000M，RJ-45；音频输入/输出：3.81mm，Phoenix；RS232/RS485：DB9母；
工作电压	100-240VAC±10%
工作频率	50Hz/60Hz
最大功耗	65W
工作温度	0℃-45℃
设备尺寸（宽深高）	484mm280mm 44mm
认证	CCC、CE、ROHS、FCC

型号规格

型号

项目

RUBY T16

RUBY T20

RUBY T24

RUBY T32

输入通道

输出通道
