产品参数
|
特性 |
MCN-2611 |
|
|
硬件配置 |
国产编解码芯片，自主可控；基于嵌入式Linux系统开发，无病毒或木马侵； |
|
|
前面板 |
3个状态指示灯，分别为PWR、RUN、LINK； |
|
|
视频接口 |
1路HDMI视频输入； 1路HDMI视频输出； 支持HDMI固定卡扣； |
|
|
音频接口 |
1路3.5mm耳机接口输入； 2路平衡LINE音频输入； 2路平衡LINE音频输出； |
|
|
数据接口 |
1路USB 3.0 Host； 1路USB 2.0 Host； 1路type-c接口，支持OTG； |
|
|
控制接口 |
4路IO；4路IR；2路RS232；1路RS485；1路RS232调试口； |
|
|
电源接口 |
1个DC电源接口，12V/2A输入； |
|
|
设备功耗 |
≤12W； |
|
|
工作环境 |
温度0~45℃； 湿度10％～90％； 海拔小于等于5000米； |
|
|
存储环境 |
温度-20℃～60℃； 湿度5％～90％； 海拔小于等于5000米； |
|
|
安装方式 |
2台并排1U机柜安装； 8台集中式安装； |
|
|
尺寸 |
产品尺寸：220*124*30mm； 包装尺寸：560*408*135mm； |
|
|
网络接口 |
1路1000Mbps光纤网口； 1路1000Mbps以太网口，支持POE供电； |
|
|
|
解码 |
编码 |
|
视频输入输出 |
1路3840*2160@60fps视频输出； 支持3840*2160@60fps输出分辨率下向兼容，且支持自定义分辨率输出； |
1路3840*2160@30fps视频输入及编码； 1路3840*2160@30fps视频环出； |
|
视频编解码 |
支持H264/H265视频解码； 支持3840*2160@60fps视频解码； |
支持H264/H265视频编码；支持同时编码三路码流； 支持编码分辨率设置，有4K/1080P/720P/FD1/CIF选择； 支持自定义传输码率，码率调整范围128Kbps~100Mbps; 支持帧率调整范围5～60帧； |
|
音频输入输出 |
1路HDMI OUT音频输出； 2路平衡LINE音频输出； 1路3.5mm耳机接口输出； |
1路3.5mm耳机接口输入； 2路平衡LINE音频输入； HDMI接口音频输入； HDMI环出接口音频输出； |
|
音频编解码 |
支持AAC、G.711a、G.711u、G.722、OPUS音频格式解码，48KHz 24位采样率； |
支持AAC、G.711a、G.711u、G.722音频格式编码，48KHz 24位采样率； |
|
视频识别 |
支持EDID扩展显示标识自动识别； 兼容逐行扫描P制； |
|
|
网络通信 |
支持跨网段通讯； 支持DHCP动态获取IP地址； 支持RTSP/RTP协议； |
|
|
设备运维 |
支持获取设备进程是否存活、内存使用信息、运行时长信息、CPU占用率、磁盘使用运维信息； 支持web网页配置； 支持网络配置、设备升级、重启、日志导出、配置导入/导出、清除用户配置、恢复出厂； |
|
|
字幕/背景 |
支持背景设置； 支持字幕设置； 支持横幅显示； |
|
|
应用 |
支持KVM座席应用； 支持拼接显示应用； 支持超高分视频同步应用； |
|
①电源指示灯 ②工作指示灯 ③连通指示灯 ④3路IO ⑤3路IR ⑥一路RS232 ⑦一路RS485 ⑧一路Debug口 ⑨一路平衡输入 ⑩一路平衡输出 ⑪一路3.5mm接口

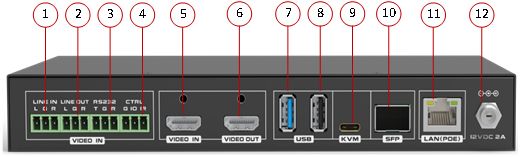

后面板图示
①LINE IN平衡输入 ②LINE OUT平衡输入 ③一路RS232 ④一路IO+一路IR ⑤HDMI IN1输入（带音频） ⑥HDMI OUT 输出（带音频） ⑦USB3.0 Type-A Host端口 ⑧USB2.0 Type-A Host端口 ⑨Type-C 端口（升级） ⑩SFP千兆光网口 ⑪PoE千兆电网口 ⑫DC 12V/2A供电口
